Penyelesaian Masalah Mudah Untuk VFD - IGBT 、 Jambatan Penyetipan

Amaran:

Sebelum pengukuran, adalah perlu untuk memastikan bahawa VFD dimatikan dan garisan kuasa R, S, T dan garis output U, V, W dikeluarkan. Hanya selepas mengukur p+/n- dan tidak ada voltan DC yang boleh dilakukan oleh operasi!

Ukur modul penerus VFD:

Pertama, tetapkan multimeter ke kedudukan "diod", dan kemudian gunakan ujian ujian merah dan hitam multimeter untuk mengikuti langkah -langkah di bawah untuk pengesanan:

Kedua, sentuh terminal positif P (+) bas DC dengan memimpin Ujian Hitam, dan Touch R, S, dan T dalam urutan dengan Lead Test Red. Catat nilai yang dipaparkan pada multimeter.

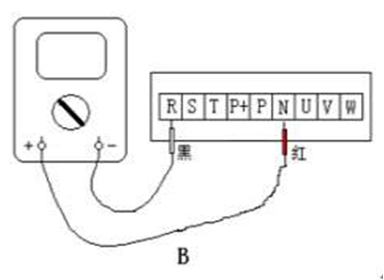

Ketiga, kemudian sentuh ujian merah membawa kepada terminal negatif N (-) bas DC, dan sentuh ujian hitam membawa kepada R, S, dan T dalam urutan, dan merekodkan nilai paparan multimeter.

Keempat, jika nilai yang dipaparkan dari pengukuran keenam pada dasarnya seimbang, ia menunjukkan bahawa tidak ada masalah dengan pembetulan VFD. Jika tidak, modul pembetulan pada kedudukan yang sama rosak.

Ukur modul IGBT VFD:

Pertama, tetapkan multimeter ke kedudukan "diod", dan kemudian gunakan ujian ujian merah dan hitam multimeter untuk mengikuti langkah -langkah di bawah untuk pengesanan:

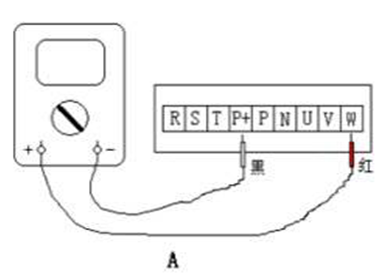

Kedua, sentuh terminal positif P (+) bas DC dengan memimpin Ujian Hitam, dan sentuh U, V, dan W dalam urutan dengan memimpin Ujian Merah. Catat nilai yang dipaparkan pada multimeter.

Ketiga, kemudian sentuh ujian merah membawa kepada terminal negatif N (-) bas DC, dan sentuh ujian hitam membawa kepada U, V, dan W dalam urutan, dan merekodkan nilai paparan multimeter.

Keempat, jika nilai yang dipaparkan dari pengukuran keenam pada dasarnya seimbang, ia menunjukkan bahawa tidak ada masalah dengan penyongsang IGBT VFD. Jika tidak, penyongsang IGBT pada kedudukan yang sama rosak.
