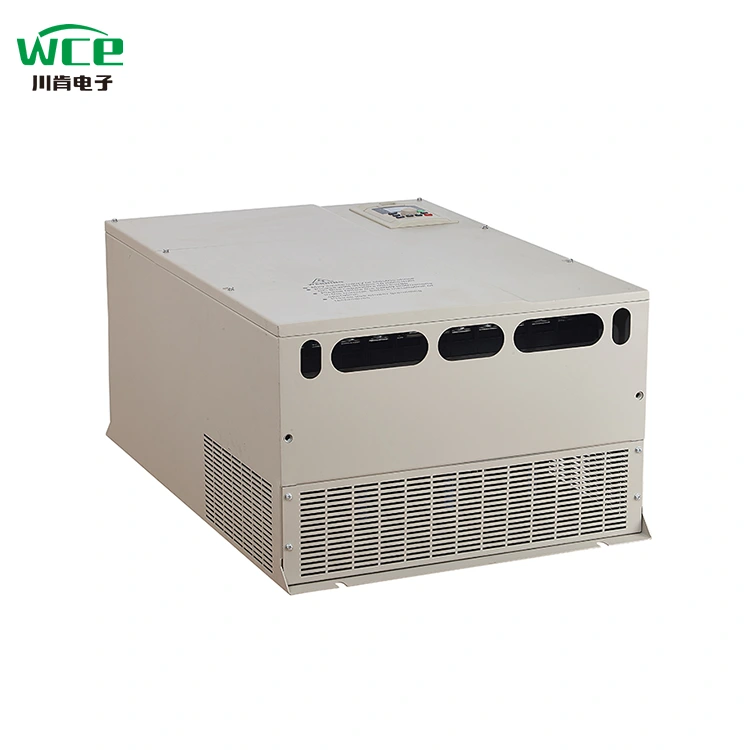

Pemacu frekuensi berubah-ubah (VFD) penyongsang 75kWmenyediakan kawalan kelajuan boleh laras untuk motor AC yang serasi dalam sistem perindustrian. Walau bagaimanapun, memilih pemacu yang betul memerlukan lebih daripada padanan penarafan kuasa. Pembeli mesti mempertimbangkan arus undian motor, voltan bekalan, keperluan beban lampau, ciri beban, kelajuan operasi, keadaan ambien dan fungsi kawalan. Panduan ini menerangkan cara VFD 75kW berfungsi, di mana ia boleh digunakan, spesifikasi yang patut diberi perhatian, dan cara mengelakkan masalah pemilihan dan pemasangan biasa. Ia juga menawarkan senarai semak pembelian praktikal untuk jurutera, pengeluar peralatan, penyepadu sistem dan pengedar industri yang bekerja dengan Zhejiang Chuanken Electric Co., Ltd.
Pam kuasa motor industri, kipas, pemampat, penghantar, pengadun, dan banyak jenis jentera lain. Dalam aplikasi di mana kelajuan yang diperlukan berubah dengan permintaan pengeluaran, menjalankan motor secara berterusan pada kelajuan penuh boleh mewujudkan penggunaan tenaga yang tidak perlu, tekanan mekanikal atau ketidakstabilan proses.
A VFD pemacu frekuensi boleh ubah penyongsang 75kWialah pengawal motor elektronik yang direka untuk mengawal kelajuan dan operasi motor AC yang serasi dengan melaraskan frekuensi dan voltan keluaran mengikut kaedah kawalan yang dipilih. Penamaan 75kW mewakili kelas kuasa nominal, tetapi penarafan motor yang boleh digunakan bergantung pada penarafan arus khusus pemacu, kelas voltan, penarafan tugas dan keadaan pemasangan.
Bagi pengeluar peralatan dan pembeli industri, VFD yang dipilih dengan betul boleh menyokong pecutan yang lebih lancar, nyahpecutan terkawal, pelarasan proses yang lebih baik dan operasi motor yang lebih fleksibel. Ia juga boleh menyediakan fungsi perlindungan motor dan keupayaan pemantauan, bergantung pada model.
Namun begitu, bukan setiap pemacu 75kW sesuai untuk setiap motor 75kW. Dua pemacu dengan kuasa nominal yang sama mungkin berbeza dalam kapasiti beban lampau, konfigurasi input, prestasi kawalan, perlindungan alam sekitar dan antara muka komunikasi.
Pemacu frekuensi pembolehubah AC biasa menukar kuasa AC masuk ke DC melalui penerus dan pautan DC, kemudian menggunakan peranti pensuisan elektronik untuk menghasilkan output AC frekuensi boleh laras. Sistem kawalan mengawal keluaran mengikut mod operasi dan keperluan motor yang dipilih.
Untuk motor aruhan AC, kelajuan segerak berkaitan dengan kekerapan bekalan dan bilangan kutub motor. Mengurangkan kekerapan secara amnya merendahkan kelajuan motor, sambil meningkatkan ia meningkatkan kelajuan dalam julat operasi yang dibenarkan oleh motor dan pemacu. Kelajuan motor aruhan sebenar juga bergantung kepada beban dan gelinciran.
Banyak pemacu menggunakan kawalan volt-per-hertz (V/f) untuk pelarasan kelajuan yang mudah. Kawalan vektor tanpa sensor mungkin menyediakan kawalan tork yang lebih baik dalam aplikasi yang memerlukan kelajuan atau prestasi beban yang lebih mencabar. Fungsi yang tersedia bergantung pada model VFD tertentu dan konfigurasi motor.
Tanjakan pecutan dan nyahpecutan boleh laras membantu mengawal kelajuan motor dihidupkan dan dihentikan. Tetapan tanjakan yang sesuai boleh mengurangkan beban mekanikal yang mendadak dan menyokong pengeluaran yang lebih stabil. Beban inersia tinggi atau keperluan berhenti pantas mungkin memerlukan peralatan brek tambahan.
Bergantung pada model, VFD boleh memantau arus, voltan, suhu, kekerapan operasi dan keadaan kerosakan. Perlindungan beban motor elektronik dan diagnostik kerosakan boleh membantu pasukan penyelenggaraan, tetapi pemacu mesti dikonfigurasikan dengan betul dan digunakan dengan sebarang perlindungan luaran yang diperlukan.
VFD 75kW mungkin sesuai untuk aplikasi motor industri sederhana hingga besar apabila penarafan elektrik dan keupayaan kawalannya sepadan dengan peralatan. Aplikasi biasa termasuk yang berikut.
Kawalan kelajuan boleh ubah boleh membantu mengawal aliran atau tekanan dalam sistem pengepaman. Dengan strategi kawalan yang sesuai, ia mungkin mengurangkan kehilangan pendikit, menyokong kestabilan tekanan dan membantu mengurus permintaan yang berubah-ubah. Ciri-ciri pam dan keperluan aliran minimum mesti dihormati.
Kelajuan kipas boleh dilaraskan untuk memenuhi keperluan pengudaraan, penyejukan atau proses aliran udara. Bagi kebanyakan sistem kipas emparan, mengurangkan kelajuan boleh mengurangkan permintaan kuasa dengan ketara, dengan syarat titik operasi dan keperluan proses membenarkannya.
Penghantar selalunya memerlukan pecutan terkawal dan kelajuan yang stabil di bawah beban yang berubah-ubah. Pemacu harus dipilih mengikut tork permulaan, inersia beban, keperluan berhenti, dan kemungkinan permulaan yang kerap atau beban berlebihan.
Pengadun, peralatan pengeluaran dan mesin perindustrian lain mungkin memerlukan kelajuan boleh laras untuk menampung bahan atau peringkat pemprosesan yang berbeza. VFD yang sesuai boleh meningkatkan fleksibiliti operasi, walaupun profil tork dan keperluan proses mesti membimbing strategi kawalan.
| Permohonan | Objektif Kawalan Biasa | Faktor Pemilihan Penting |
|---|---|---|
| Pam empar | Pelarasan aliran atau tekanan | Kewajipan tork boleh ubah, kawalan PID, aliran minimum |
| Kipas industri | Kawalan aliran udara dan pengudaraan | Julat operasi, penyejukan, pengoptimuman tenaga |
| penghantar | Pengangkutan permulaan dan stabil terkawal | Kapasiti tork permulaan dan beban lampau |
| Pengadun | Kelajuan proses boleh laras | Permintaan tork dan keadaan beban yang berubah-ubah |
| Pemampat | Pelarasan kapasiti jika dibenarkan | Keserasian pemampat dan keperluan permulaan |
Ini adalah contoh aplikasi umum dan bukannya tuntutan keserasian yang dijamin. Keperluan pengeluar peralatan dan keadaan operasi sebenar harus menentukan pemilihan akhir.
Spesifikasi yang betul menghalang ketidakpadanan yang mahal, perjalanan yang tidak dijangka dan kelewatan pentauliahan yang boleh dielakkan. Sebelum meminta sebut harga, semak faktor teknikal berikut.
Mulakan dengan papan nama motor dan kenal pasti kuasa undiannya dan arus beban penuh. Arus keluaran berterusan VFD mesti memenuhi atau melebihi arus yang diperlukan oleh motor di bawah keadaan operasi yang dimaksudkan. Keupayaan semasa amat penting apabila motor beroperasi di bawah tork yang tinggi atau beban lampau yang kerap.
Sahkan konfigurasi voltan, frekuensi dan fasa bekalan yang tersedia. Penarafan input pemacu mesti sesuai dengan bekalan kuasa, manakala outputnya mestilah serasi dengan motor. Penarafan 75kW sahaja tidak menentukan sama ada model tertentu sesuai untuk sistem bekalan 380V, 400V, 415V atau lain-lain.
Keperluan lebihan beban berbeza mengikut aplikasi dan model. Pam dan kipas emparan sering menggunakan tugas tork berubah-ubah, manakala penghantar yang dimuatkan dan sesetengah pemampat mungkin memerlukan keupayaan beban lampau yang lebih besar. Semak peratusan lebihan beban yang ditentukan pengeluar, tempoh, penarafan tugas dan sebarang syarat penurunan nilai yang berkaitan.
Tentukan sama ada kawalan V/f mencukupi atau sama ada kawalan vektor tanpa sensor diperlukan. Pertimbangkan tork permulaan, prestasi kelajuan rendah, peraturan kelajuan dan sama ada maklum balas daripada pengekod atau penderia proses diperlukan.
Suhu ambien, habuk, kelembapan, ketinggian, pengudaraan dan perlindungan kepungan boleh menjejaskan prestasi pemanduan. Jika VFD akan dipasang dalam kabinet elektrik panas atau kawasan perindustrian yang berdebu, periksa keperluan penyejukan, keadaan persekitaran yang dibenarkan, dan sebarang pengurangan yang diperlukan.
Semak sama ada aplikasi memerlukan input digital dan analog, output geganti, kawalan PID, pengelogan kerosakan atau komunikasi dengan PLC atau sistem penyeliaan. Sokongan protokol dan terminal yang tersedia berbeza mengikut siri produk.
Mesin yang berbeza meletakkan permintaan yang berbeza pada motor. Memahami profil beban membantu menentukan penilaian semasa, mod kawalan dan konfigurasi brek yang diperlukan.
Pam emparan, kipas, dan banyak peniup adalah aplikasi tork boleh ubah yang biasa. Permintaan tork mereka secara amnya berkurangan apabila kelajuan menurun. Oleh itu, pemacu yang dikonfigurasikan dengan betul boleh membantu mengurangkan penggunaan tenaga apabila sistem menghabiskan masa yang ketara pada kelajuan yang dikurangkan.
Penghantar, pam anjakan positif tertentu, dan sesetengah pembancuh mungkin memerlukan tork yang besar walaupun pada kelajuan rendah. Aplikasi ini selalunya memerlukan pemacu dengan penarafan tugas berat yang sesuai dan keupayaan beban lampau yang mencukupi. Penyejukan motor pada kelajuan rendah juga mesti dinilai.
Peralatan berputar besar boleh menjana tenaga regeneratif apabila nyahpecutan. Beban yang memacu motor dan bukannya didorong olehnya juga boleh memerlukan pengendalian khas. Bergantung pada aplikasi, perintang brek, unit brek, atau penyelesaian penjanaan semula mungkin diperlukan.
Apabila tugas tidak pasti, berikan pembekal jenis beban, kekerapan permulaan, masa pecutan yang diperlukan, masa berhenti, julat kelajuan dan keadaan beban yang dijangkakan. Maklumat ini lebih berguna daripada hanya meminta model 75kW.
Penjimatan tenaga adalah sebab biasa untuk memasang VFD, tetapi hasilnya bergantung pada mesin, strategi kawalan, jadual operasi dan reka bentuk sistem. Pemacu tidak secara automatik mengurangkan penggunaan tenaga dalam setiap aplikasi.
Dalam kebanyakan sistem pam dan kipas empar, kuasa yang diperlukan boleh berkurangan dengan ketara apabila kelajuan berkurangan. Ini boleh mencipta penjimatan apabila permintaan berbeza-beza sepanjang hari. Walau bagaimanapun, keputusan sebenar bergantung pada lengkung sistem, tekanan statik, kekangan proses dan kecekapan operasi motor.
Nilai kecekapan motor, kehilangan pemacu, kehilangan penghantaran, keperluan proses, dan kaedah kawalan sedia ada bersama-sama. Julat kelajuan yang kurang dipilih atau strategi kawalan yang tidak sesuai mungkin mengehadkan manfaat yang dijangkakan.
Catatkan waktu operasi, permintaan kuasa yang diukur, variasi beban, tarif elektrik dan kos penyelenggaraan. Bandingkan sistem semasa dengan sistem kawalan VFD yang dicadangkan menggunakan andaian realistik dan bukannya bergantung pada peratusan simpanan sejagat.
| Faktor Kos | Maklumat untuk Dikumpul | Mengapa Ia Penting |
|---|---|---|
| Penggunaan tenaga | Diukur kW dan waktu operasi tahunan | Anggarkan potensi penjimatan elektrik |
| Pemasangan | Kabinet, pendawaian, penapis dan pentauliahan | Mentakrifkan kos permulaan projek |
| Penyelenggaraan | Keperluan pemeriksaan, penyejukan dan perkhidmatan | Menyokong perancangan kos kitaran hayat |
| Prestasi proses | Data aliran, tekanan, kelajuan dan pengeluaran | Menyemak sama ada penyelesaian kawalan memenuhi keperluan operasi |
Pemasangan yang betul adalah penting untuk operasi yang selamat dan prestasi yang boleh dipercayai. Kakitangan elektrik yang berkelayakan hendaklah mengikut arahan pengilang pemacu, kod elektrik yang berkenaan dan keperluan keselamatan mesin.
Sahkan voltan, fasa, kekerapan, pembumian dan peranti perlindungan huluan masuk. Sahkan bahawa pemacu yang dipilih adalah serasi dengan sistem bekalan dan keadaan pemasangan.
Sediakan kelegaan, pengudaraan, dan pelesapan haba yang diperlukan. Asingkan pendawaian kuasa daripada pendawaian kawalan sensitif jika sesuai, dan ikut panduan pengilang untuk penghalaan kabel dan keserasian elektromagnet.
Konfigurasikan voltan terkadar, arus, kekerapan, kelajuan dan data papan nama lain yang diperlukan. Gunakan tetapan perlindungan motor dan mod kawalan yang sesuai mengikut arahan pengilang.
Semak arah putaran, pecutan, nyahpecutan, kelajuan operasi, tindak balas beban dan pengendalian kerosakan. Uji urutan kawalan lengkap sebelum melepaskan mesin untuk pengeluaran biasa.
Simpan tetapan parameter, maklumat pendawaian, rekod pentauliahan dan sejarah penggera yang berkaitan. Dokumentasi membantu juruteknik memulihkan konfigurasi yang dimaksudkan dan menyelesaikan masalah masa depan.
Untuk keselamatan, asingkan bekalan kuasa dan ikuti prosedur pelepasan dan pengesahan pengeluar sebelum bekerja pada pemacu atau peralatan yang disambungkan. Bas DC boleh mengekalkan voltan berbahaya selepas kuasa telah diputuskan.
Banyak kerosakan pemacu boleh dikesan kepada saiz yang tidak betul, penyejukan yang lemah, tetapan parameter yang tidak sesuai, masalah pendawaian atau keadaan beban yang menuntut. Proses penyelesaian masalah berstruktur boleh mengurangkan masa henti dan mengelakkan penggantian komponen yang tidak perlu.
Punca yang mungkin termasuk permintaan tork permulaan yang berlebihan, masa pecutan yang singkat, pengikatan mekanikal, data motor yang salah atau tetapan kawalan yang tidak sesuai. Semak sejarah kerosakan dan keadaan beban sebelum melaraskan parameter.
Periksa pengudaraan, suhu kabinet, kipas penyejuk, kebersihan sink haba dan pemuatan. Sahkan sama ada pemasangan melebihi suhu ambien atau had ketinggian yang dibenarkan dan sama ada pengurangan diperlukan.
Nyahpecutan pantas atau beban inersia tinggi boleh mengembalikan tenaga kepada bas DC pemacu. Bergantung pada aplikasi dan reka bentuk produk, masa nyahpecutan yang lebih lama atau penyelesaian brek yang sesuai mungkin diperlukan.
Semak ketepatan parameter motor, mod kawalan, isyarat rujukan kelajuan, pendawaian dan variasi beban. Untuk sistem gelung tertutup, periksa peranti maklum balas yang berkaitan dan tetapan kawalan.
Semak kod penggera, keadaan bekalan, pendawaian kawalan, konfigurasi rangkaian dan susunan pembumian. Catatkan kerosakan sebelum menetapkan semula pemacu, dan rujuk manual produk atau sokongan teknikal yang layak apabila puncanya masih tidak jelas.
Penyelenggaraan pencegahan hendaklah mengikut jadual perkhidmatan pengilang dan termasuk pemeriksaan yang sesuai bagi laluan pengudaraan, sambungan elektrik, keadaan persekitaran dan rekod kerosakan.
Pembeli industri boleh mengurangkan jurang spesifikasi dan kelewatan perolehan dengan menyediakan taklimat teknikal yang lengkap sebelum meminta sebut harga.
Zhejiang Chuanken Electric Co., Ltd.berfungsi sebagai rujukan syarikat untuk pembeli yang menilai produk kawalan motor industri. Apabila membincangkan pemacu frekuensi boleh ubah penyongsang 75kW, pembeli harus menyediakan aplikasi yang dimaksudkan dan keperluan elektrik supaya siri dan konfigurasi produk yang sesuai dapat disahkan.
Untuk projek OEM, naik taraf peralatan dan perolehan pengedar, membandingkan pembekal tentang kesesuaian teknikal, dokumentasi, sokongan perkhidmatan dan jumlah kos operasi menyediakan asas yang lebih kukuh untuk keputusan pembelian daripada membandingkan penarafan kuasa nominal sahaja.
VFD 75kW mengawal kelajuan dan operasi motor AC yang serasi dengan melaraskan frekuensi dan voltan keluarannya. Bergantung pada model, ia juga boleh menyediakan perlindungan motor, pecutan dan nyahpecutan boleh laras, pemantauan dan penyepaduan kawalan industri.
Ia mungkin sesuai, tetapi penarafan kuasa sahaja tidak mencukupi. Sahkan arus dan voltan terkadar motor, arus keluaran berterusan pemacu, kapasiti beban lampau, penarafan tugas dan keadaan operasi sebelum mengesahkan keserasian.
Aplikasi yang berpotensi termasuk pam industri, kipas, peniup, penghantar, pengadun dan pemampat yang serasi. Kesesuaian bergantung pada spesifikasi motor, ciri beban, tork yang diperlukan dan keupayaan pemacu yang dipilih.
Ia boleh mengurangkan penggunaan tenaga dalam aplikasi kelajuan berubah-ubah yang sesuai, terutamanya apabila permintaan pam atau kipas berubah dari semasa ke semasa. Penjimatan sebenar bergantung pada profil beban, reka bentuk sistem, waktu operasi, kehilangan pemanduan dan strategi kawalan.
Voltan yang diperlukan bergantung pada model produk tertentu dan sistem kuasa serantau. Sahkan voltan, fasa dan kekerapan bekalan terhadap lembaran data pengeluar dan bukannya menganggap semua pemacu 75kW berkongsi konfigurasi elektrik yang sama.
Tidak setiap aplikasi memerlukan satu. Perintang brek atau penyelesaian brek lain mungkin diperlukan apabila beban mempunyai inersia yang tinggi, memerlukan nyahpecutan yang cepat, atau mengembalikan tenaga yang ketara kepada pemacu. Sahkan keserasian dan saiz dengan pengilang.
Menilai dokumentasi teknikal pembekal, kesesuaian produk, proses kualiti, keupayaan sokongan, syarat waranti, pengaturan penghantaran dan keupayaan untuk menjelaskan keperluan permohonan. Minta spesifikasi model yang tepat sebelum membuat pesanan.
Sediakan data papan nama motor, voltan bekalan, jenis aplikasi, keperluan beban lampau, fungsi kawalan, persekitaran pemasangan, kuantiti dan destinasi penghantaran. Butiran ini membantu pembekal menilai konfigurasi pemacu yang sesuai.
