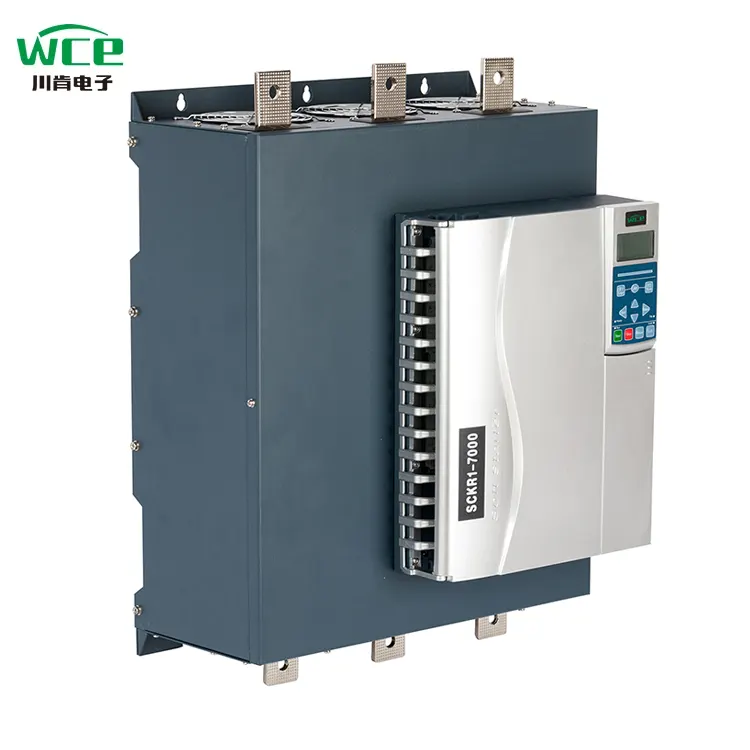

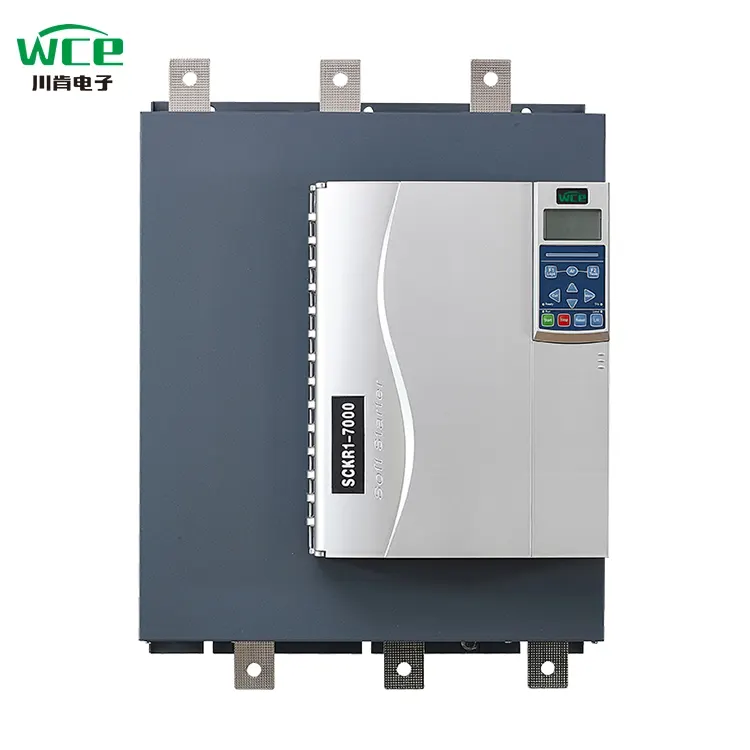

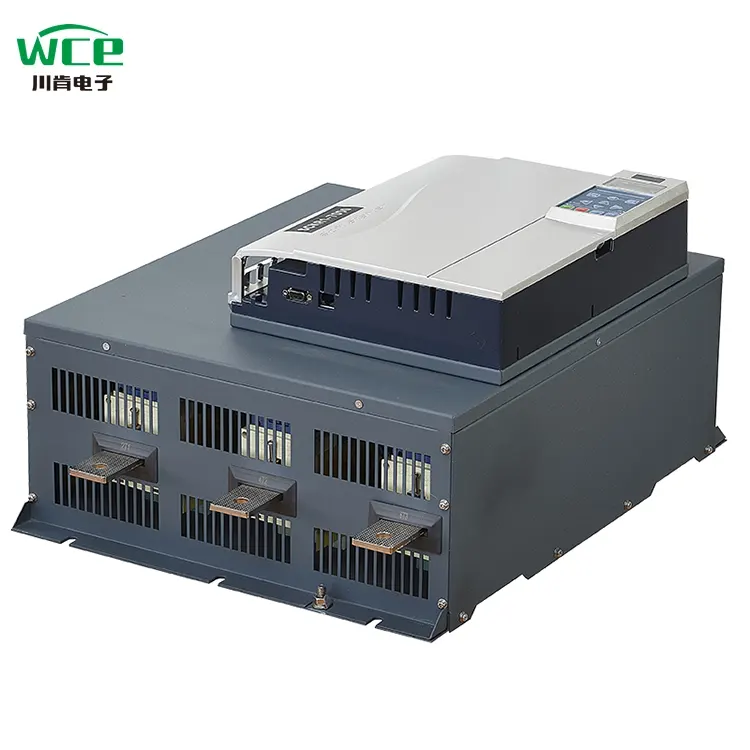

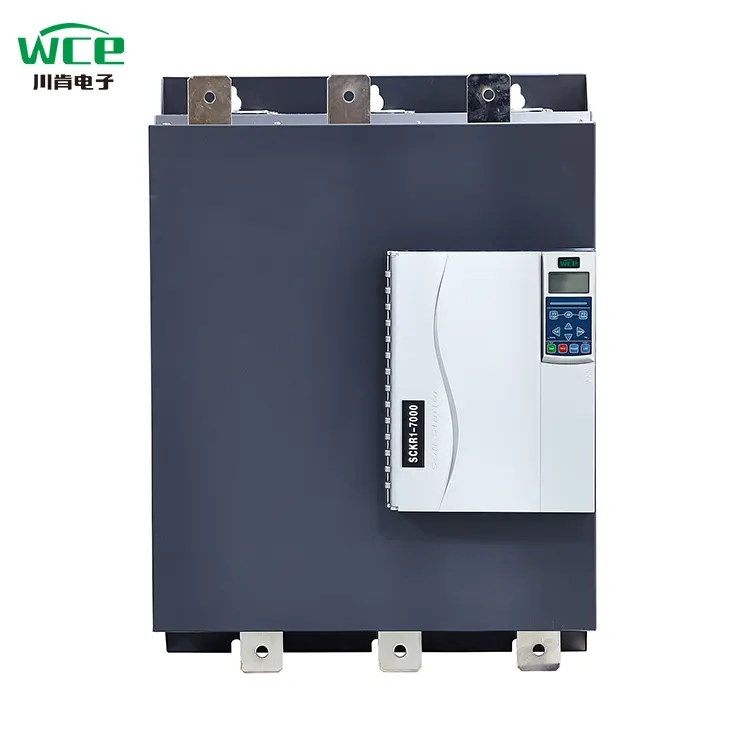

5.5kW-800kW Dibina di Bypass Starter Lembut Ganti EMX3

Interaksi pintar dan operasi mudah: Permulaan lembut siri 7000 dilengkapi dengan paparan kristal cecair LCD, yang menampilkan reka bentuk antara muka yang mudah dan intuitif dan pengalaman operasi yang lancar dan mudah. Sistem ini dilengkapi dengan fungsi paparan 8 bahasa dan menyokong penyesuaian bahasa kebangsaan tertentu, memenuhi sepenuhnya keperluan pengguna di kawasan yang berbeza.

Multi-Komunikasi dan Kawalan Pintar Jauh:Ia dilengkapi dengan fungsi komunikasi Modbus 485 standard, dan juga menyokong kaedah komunikasi yang disesuaikan seperti protokol Siemens Profibus dan aplikasi telefon bimbit, membantu pengguna mencapai debugging jauh dan kawalan yang tepat, dan memecahkan batasan spatial.

Prestasi cemerlang dan ketahanan yang tahan lama: Dilengkapi dengan penghubung DC adat yang baru, berbanding dengan kenalan AC biasa, prestasinya bertambah baik sebanyak 3 kali, haba dikurangkan sebanyak 2.6 kali, keselamatan dipertingkatkan sebanyak 25%, kecekapan penjimatan tenaga mencapai 20%, dan hayat perkhidmatan melebihi 100,000 kali, memberikan jaminan yang boleh dipercayai untuk operasi yang stabil dari peralatan.

Pelepasan haba yang cekap dan operasi yang stabil:Dilengkapi dengan kipas DC berkelajuan tinggi 24V dan reka bentuk pelesapan haba sepanjang 360 ° yang inovatif, ia menyediakan daya angin yang kuat, memastikan peralatan itu mengekalkan keadaan pelesapan haba yang baik dan prestasi yang stabil sepanjang operasi.

Kerjasama yang mendalam dan peningkatan kualiti: Kami telah mencapai kerjasama yang mendalam dengan Hubei Taiji, sebuah syarikat tersenarai domestik, dan mengadopsi modul dan thyristors yang disesuaikan, yang berbeza dari modul umum di pasaran. Ini meningkatkan kapasiti beban dan meletakkan asas yang kukuh untuk operasi peralatan yang cekap.

Reka bentuk yang diperkemas, penjimatan kos:Tidak perlu memasang contactor luaran luaran, menjimatkan ruang pemasangan dengan berkesan, mengurangkan kos kabel, memudahkan proses pemasangan, dan membuat pemasangan lebih mudah dan lebih cepat.

Kawalan inovatif, permulaan yang mudah: Berbanding dengan permulaan yang lembut konvensional, kaedah kawalan permulaan tork persegi baru telah ditambah, memberikan tork permulaan yang lebih besar, mencapai permulaan yang mudah dan lancar, dan menyesuaikan diri dengan keadaan kerja yang lebih kompleks.

Pemantauan masa nyata, jaminan keselamatan:Dilengkapi dengan terminal input PT100, ia boleh memantau suhu motor dalam masa nyata, segera memahami status operasi motor, dengan berkesan menghalang kesalahan yang disebabkan oleh suhu yang tidak normal, dan memastikan operasi selamat motor.

Reka bentuk manusia, pemasangan tanpa bimbang: Ia mengamalkan blok terminal kawalan plug-and-tarik, membuat pemasangan dan operasi mudah dan mudah. Hanya cabut plag blok terminal untuk melengkapkan pendawaian dan kemudian menghidupkannya, yang sangat meningkatkan kecekapan pemasangan.

Ujian simulasi, pengesahan yang boleh dipercayai: Ia dilengkapi dengan fungsi simulasi operasi. Walaupun litar utama starter lembut tidak disambungkan ke voltan bekalan kuasa, ia boleh mensimulasikan proses permulaan, berjalan dan menghentikan motor, dengan cepat mengesahkan sama ada keadaan kerja komponen pemula lembut sendiri adalah normal.

Sokongan kecemasan dan operasi berterusan: Fungsi permulaan kecemasan telah ditambah. Walaupun sekiranya berlaku pecahan secara tiba -tiba satu fasa thyristor, starter lembut masih dapat mengekalkan operasi normal, memastikan operasi peralatan utama yang berterusan dan mengurangkan risiko penutupan.

Parameter Produk (Spesifikasi)

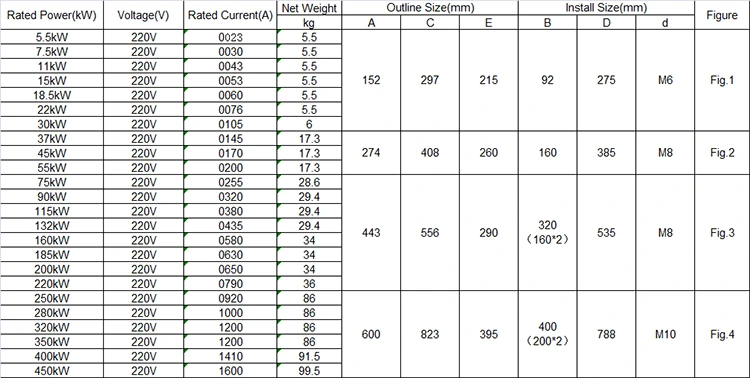

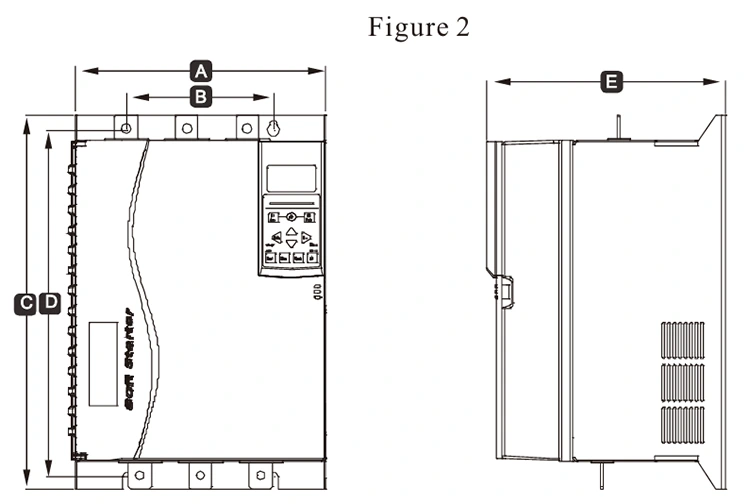

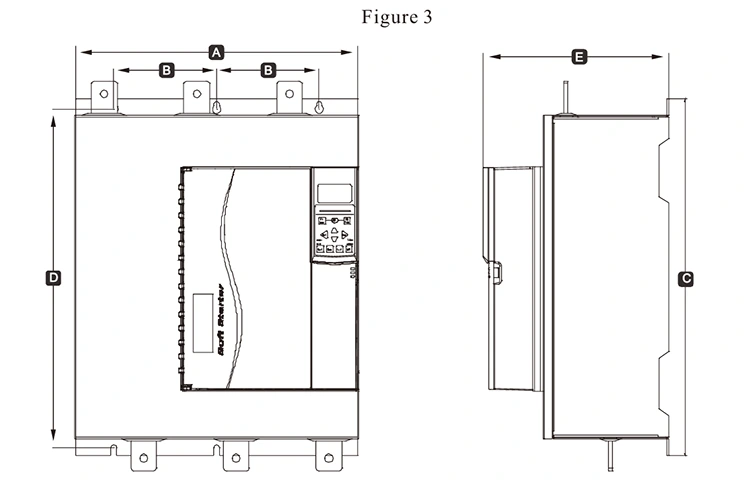

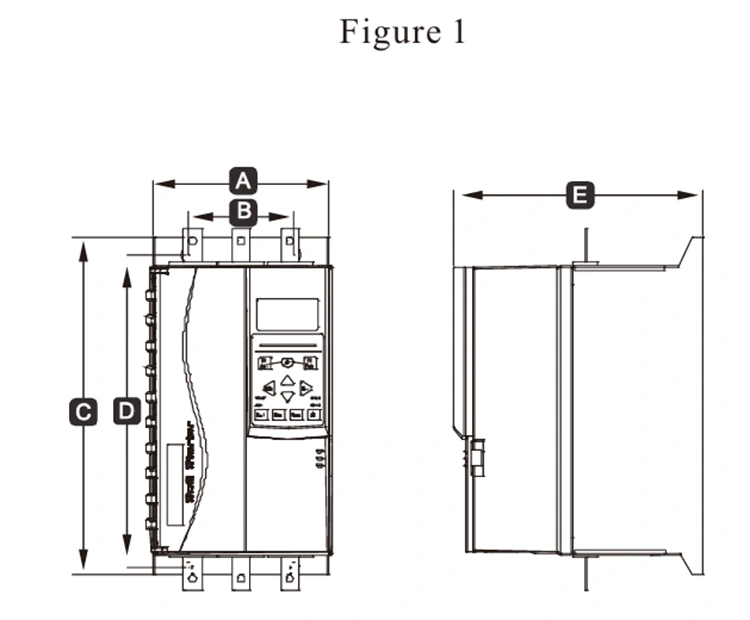

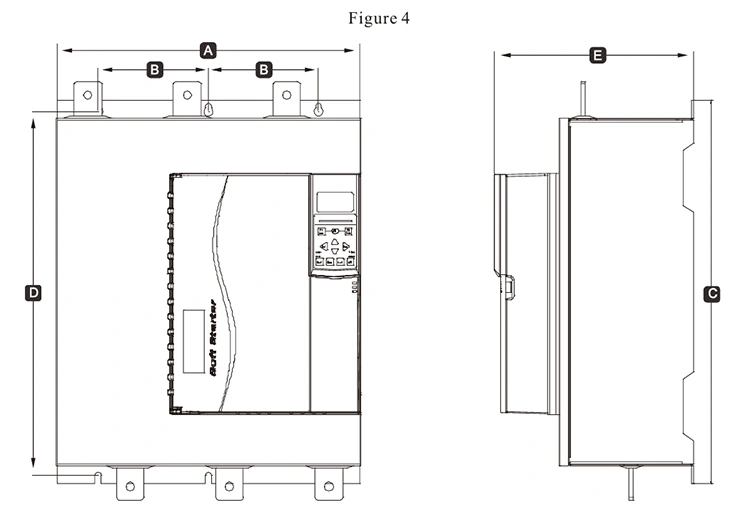

Saiz, berat, dan arus 220V

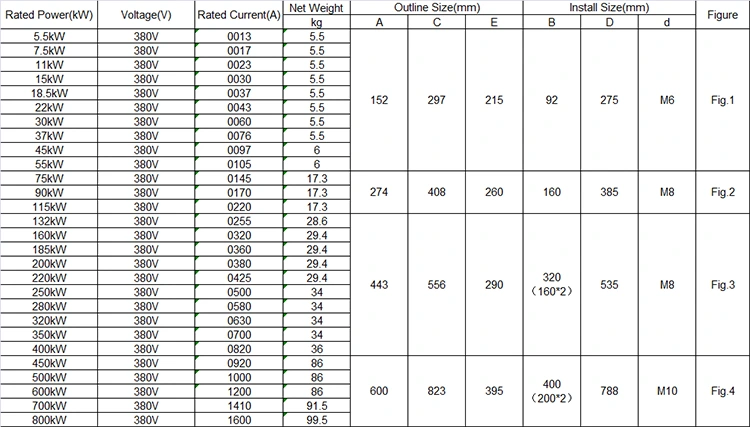

Saiz, berat, dan arus 380V

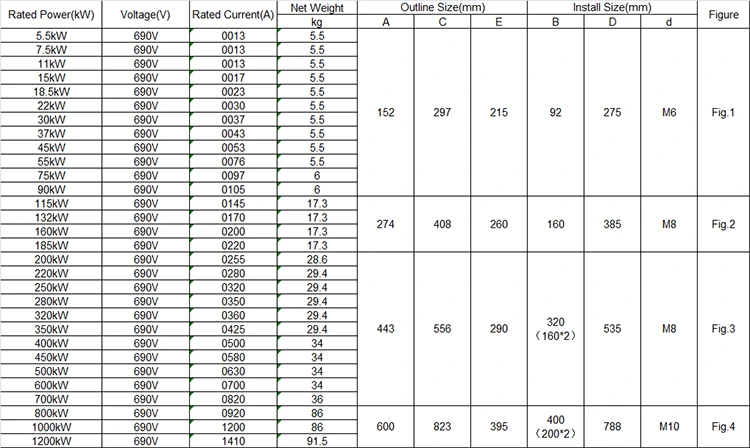

Saiz, berat, dan arus 690V

Ciri produk

1. Fungsi komunikasi

Dilengkapi dengan komunikasi Modbus RTU, komunikasi Profibus dan Profinet boleh ditambah dengan menambah kad pengembangan.

2, boleh menjadi papan kekunci luaran +4 baris skrin LCD

Papan kekunci boleh dimasukkan dengan cepat dan dikeluarkan untuk memenuhi keperluan operasi jauh.

3, fungsi perlindungan motor yang lebih komprehensif

Perlindungan overvoltage, perlindungan undervoltage, perlindungan overcurrent, perlindungan beban, perlindungan bawah tanah, perlindungan kehilangan fasa, kesalahan pintasan, kesalahan thyristor, ketidakseimbangan semasa tiga fasa, perlindungan terlalu panas, dll.

4, julat voltan bekalan kuasa yang luas

Memenuhi voltan input bekalan kuasa utama 220-690V Tujuan Umum.

5. Terminal Pluggable

Satu set terminal komunikasi, lima kumpulan terminal input digital, satu set output analog, tiga set relay yang boleh diprogramkan, terminal termistor motor dan terminal suhu PT100.

◆ Bekalan Kuasa Tiga Fasa: AC220V, AC380V, AC690V ± 10%

◆ Nilai semasa: 13A-1600A,

◆ Motor yang berkenaan: Jenis sangkar tupai umum AC Motor Asynchronous

◆ Mod Permulaan: Ramp Voltan, Ramp Semasa, Tork

◆ Mod Tempat Letak Kereta: Perhentian Lembut, Perhentian Percuma, Berhenti Brek, Berhenti Adaptif.

◆ Input logik: impedans 1.8kΩ, kuasa +24V

◆ Permulaan Kekerapan: Disarankan untuk memulakan tidak lebih dari 10 kali sejam

◆ Tahap Perlindungan: IP20

◆ Mod penyejukan: penyejukan udara

◆ Mod Pemasangan: Dinding tergantung

◆ Keadaan Alam Sekitar: Ketinggian melebihi 2000 meter, kapasiti harus dikurangkan dengan sewajarnya, dan suhu ambien adalah antara -10 dan +40 ° C

Kelembapan yang sepadan tidak melebihi 95%(20 ℃ ± 5 ℃), tidak mudah terbakar, letupan, gas menghakis, tiada debu konduktif, pemasangan dalaman, pengudaraan yang baik, getaran kurang daripada 0.5g

Permohonan produk

Produk boleh digunakan dalam industri metalurgi dan kimia, pemampat, kren, majlis kejuruteraan perbandaran.

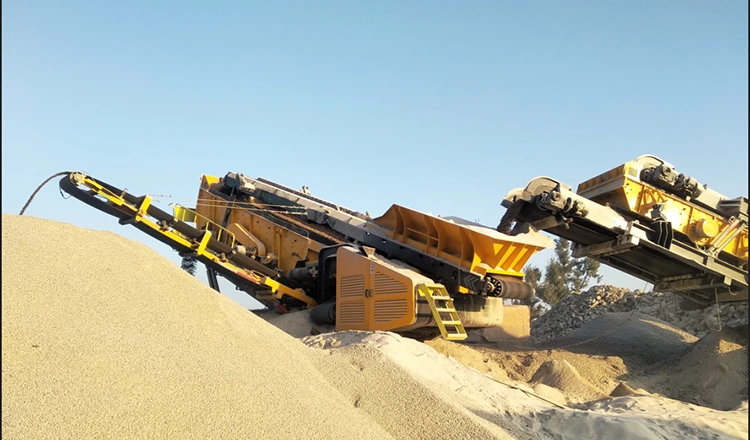

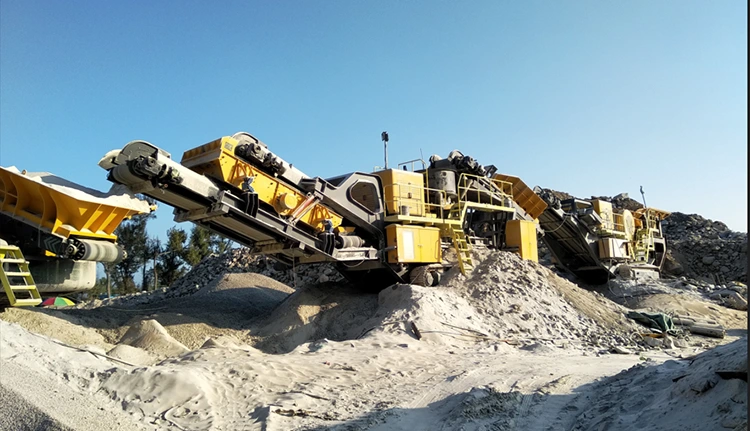

Crusher, menyusun batu saiz yang berbeza.

Starter lembut dalam talian digunakan secara meluas dalam industri penghancur, ia boleh digunakan dalam kesan penghancur, penghancur rahang, penghancur kon, penghancur tukul dan sebagainya. Boleh digunakan pada tuan rumah berkuasa tinggi, mengurangkan arus permulaan, mengurangkan kesan mekanikal. Starter lembut secara automatik boleh menyesuaikan kuasa output motor mengikut beban sebenar penghancur. Apabila penghancur berada dalam operasi tanpa beban atau beban ringan, starter lembut mengurangkan voltan dan arus motor, supaya motor berjalan pada kuasa yang lebih rendah, untuk mencapai tujuan penjimatan tenaga. Menurut statistik, selepas menggunakan starter lembut, penggunaan tenaga penghancur dapat dikurangkan sebanyak 10%-30%.

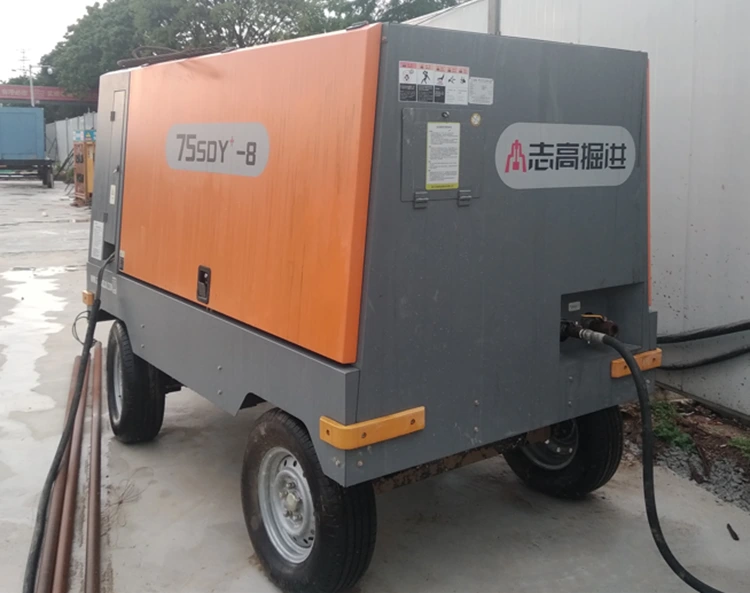

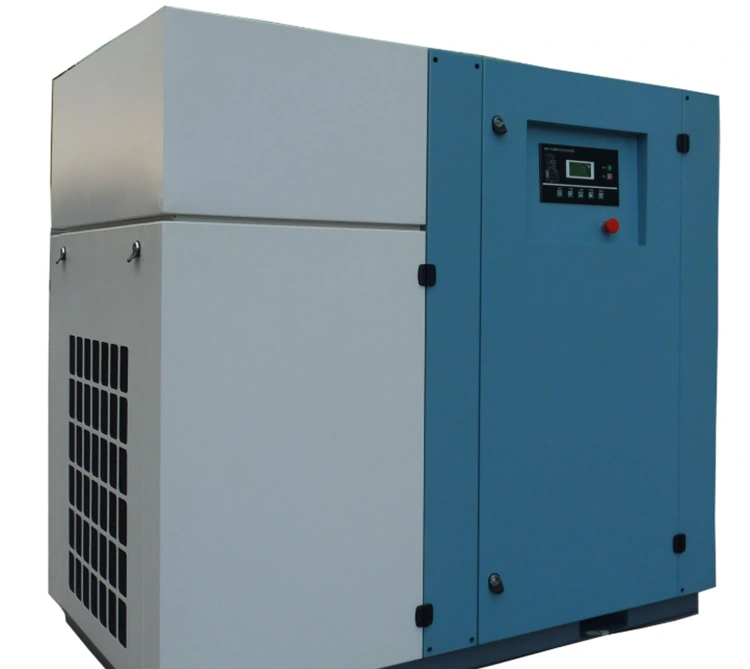

Pemampat udara

Starter Soft Compressor Air adalah starter lembut khas yang disesuaikan untuk pelbagai pemampat udara. Memasang starter lembut pada pemampat udara boleh membuat tekanan bekalan udara stabil, dan melalui pengatur tekanan, pemampat udara dapat terus berfungsi di bawah nilai tekanan yang ditetapkan, tekanan stabil dan boleh dipercayai, dan tekanan dapat menetapkan jejak dan laras pada bila -bila masa. Motor Untuk mencapai permulaan yang lembut, hayat perkhidmatan pemampat dan kitaran penyelenggaraan akan dilanjutkan. Jumlah ekzos pemampat udara dikawal oleh kelajuan pemampat udara, plat injap udara dalam silinder tidak lagi berulang kali dibuka dan ditutup, dan keadaan kerja seperti kerusi injap dan musim bunga sangat bertambah baik, yang menghindari aliran tajam dan kesan suhu tinggi dan gas tekanan tinggi, dan mengurangkan beban kerja penyelenggaraan.

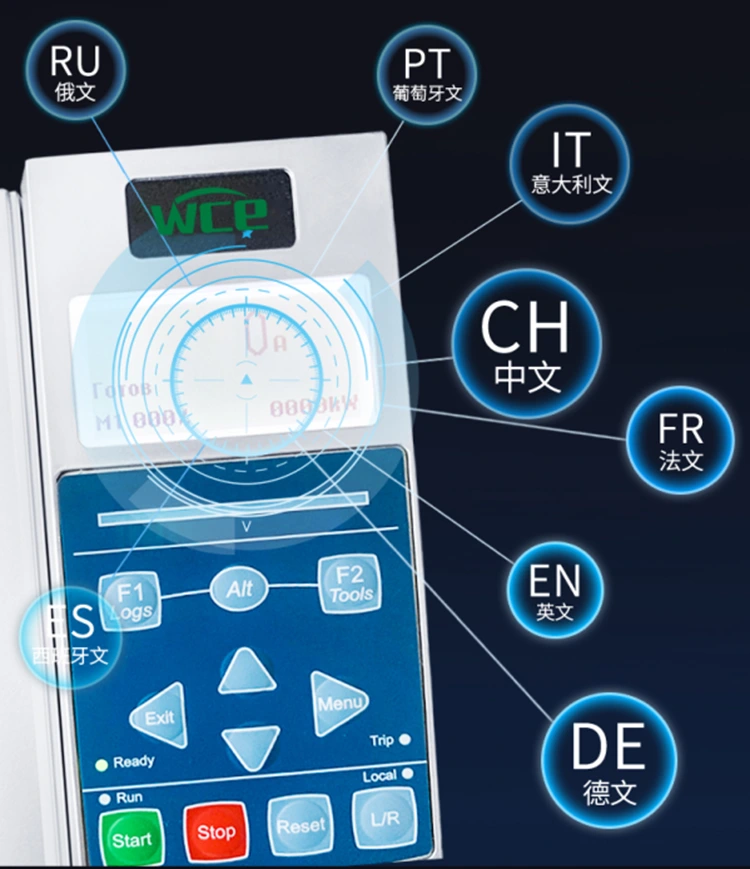

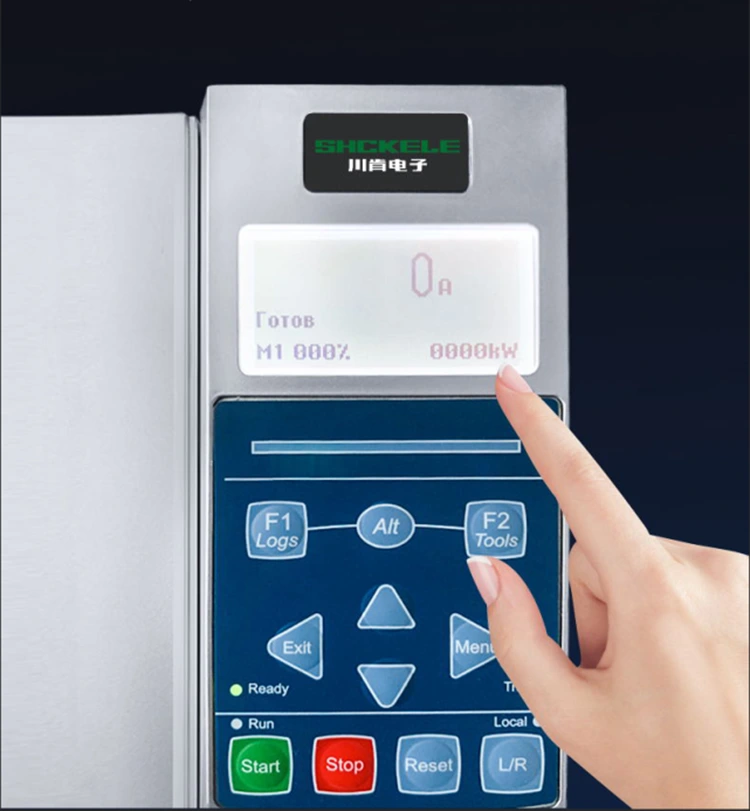

Paparan empat baris LCD definisi tinggi, mudah dikendalikan. Ia dilengkapi dengan pelbagai paparan bahasa kebangsaan dan boleh disesuaikan apabila perlu. Papan kekunci adalah pluggable dan mudah bergerak.

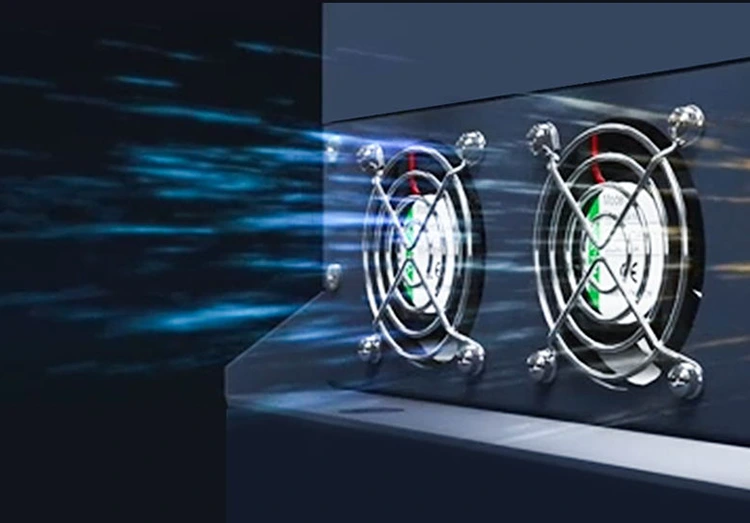

Thyristor dengan starter lembut pintasan dalaman hanya berfungsi semasa permulaan dan beralih ke penghubung semasa operasi, jadi ia menghasilkan kurang haba. Walau bagaimanapun, kami masih memasang kipas untuk menyejukkan kenalan. Pasang kipas untuk menyejukkannya. Semua pemula lembut 75kW dan ke atas 7000 dilengkapi dengan peminat DC berkelajuan tinggi 24V, menyediakan pelesapan haba sepanjang 360 ° dan daya angin yang lebih kuat. Ia bukan sahaja mengurangkan penutupan yang tidak dijangka yang disebabkan oleh terlalu panas, tetapi juga dengan ketara memanjangkan hayat perkhidmatan starter lembut.

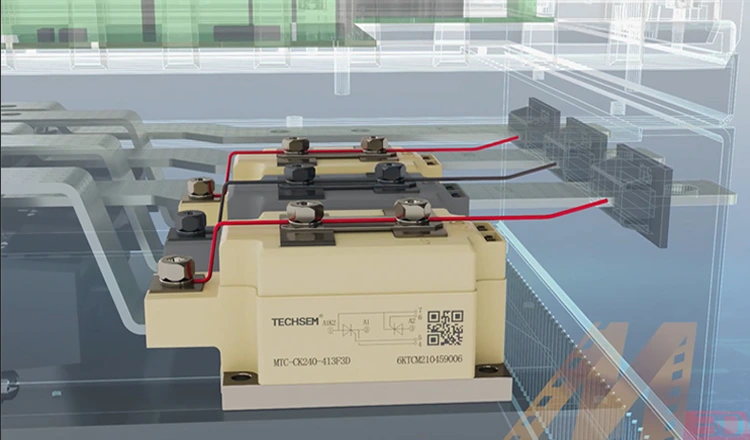

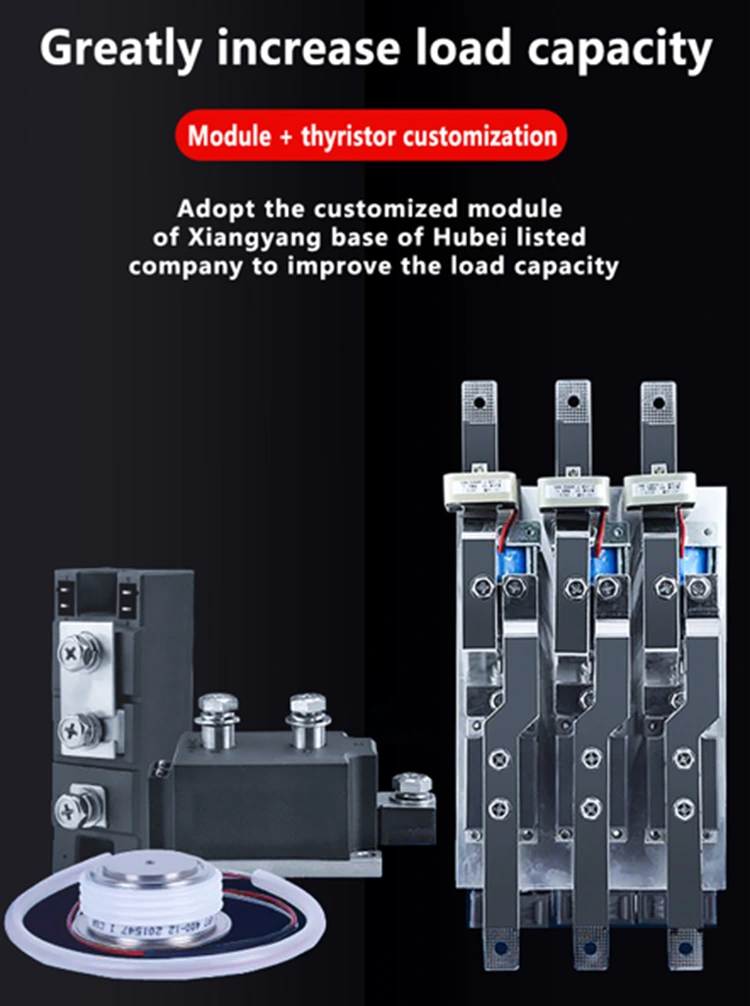

Kami mempunyai kerjasama yang mendalam dengan Hubei Taiji, sebuah syarikat tersenarai domestik, dan menggunakan modul dan thyristors yang disesuaikan, berbeza dengan modul generik yang dibekalkan di pasaran, untuk meningkatkan kapasiti beban. Kontactor DC kami juga disesuaikan khas, semuanya memaparkan kenalan perak. Permukaan hubungan kenalan lebih besar dan dapat mencapai hampir 100,000 masa pertunangan, meningkatkan kehidupan perkhidmatan dengan ketara.

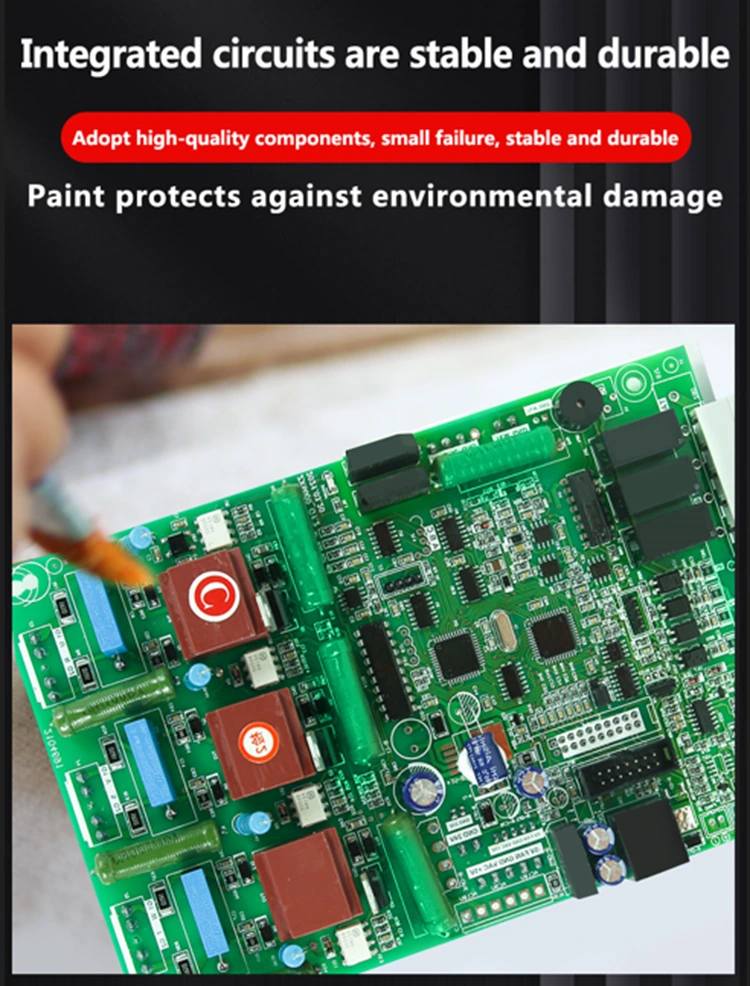

Tujuan utama cat litar litar starter lembut (biasanya tiga cat anti-pelan, cat penebat atau salutan kelembapan-bukti) adalah untuk melindungi kestabilan dan kehidupan papan litar dalam persekitaran kerja yang kompleks, untuk memastikan hayat perkhidmatan litar lebih lama, kita semua menggunakan tampalan yang berkualiti tinggi, Litar anti-pendek. Peningkatan ketahanan dan keselamatan.

Fungsi operasi kecemasan yang unik. Permulaan lembut konvensional tidak boleh beroperasi apabila satu fasa thyristor rosak. Fungsi operasi kecemasan siri 7000 membolehkan starter lembut masih beroperasi dalam keadaan kecemasan apabila satu fasa thyristor dipecahkan, mengurangkan kerugian ekonomi yang disebabkan oleh kerosakan mesin dan penutupan bagi pengguna.

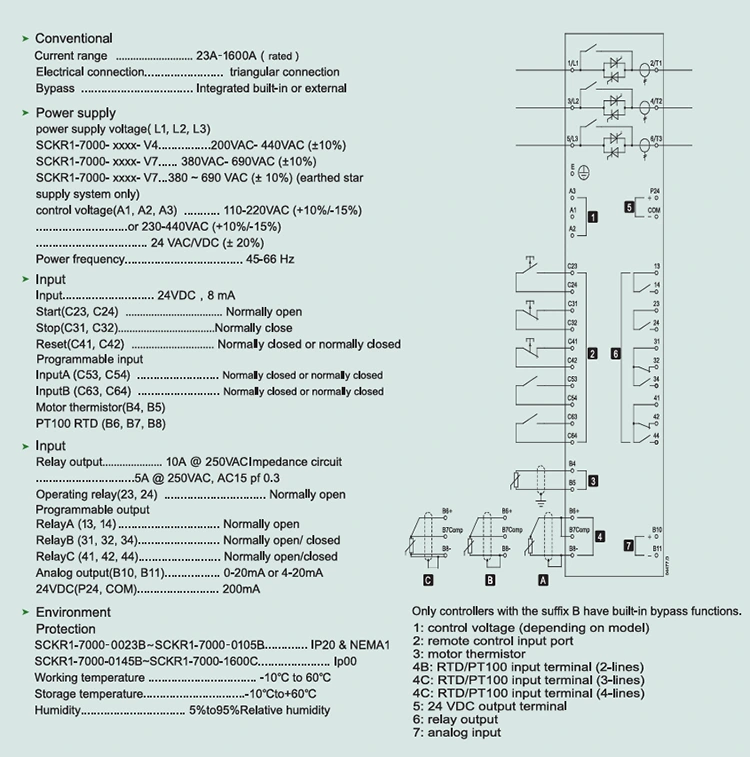

Rajah pendawaian starter lembut.
