3 Fasa 660V AC Drive VFD

Pemacu siri SCK300 WCE adalah prestasi tinggi, pemacu pelbagai fungsi yang direka untuk automasi perindustrian, digunakan secara meluas dalam peminat, pam, tali pinggang penghantar, penghancur dan peralatan lain. Intinya menggunakan teknologi kawalan vektor maju, yang mempunyai ciri -ciri ketepatan peraturan berkelajuan tinggi, penjimatan tenaga dan kecekapan tinggi, operasi yang stabil, dan lain -lain, dan dapat memenuhi keperluan pelbagai senario perindustrian. Kami juga telah membuat penyelesaian tersuai untuk kabinet kawalan inverter penghancur mudah alih, yang beroperasi dengan sempurna di banyak tempat di seluruh negara.

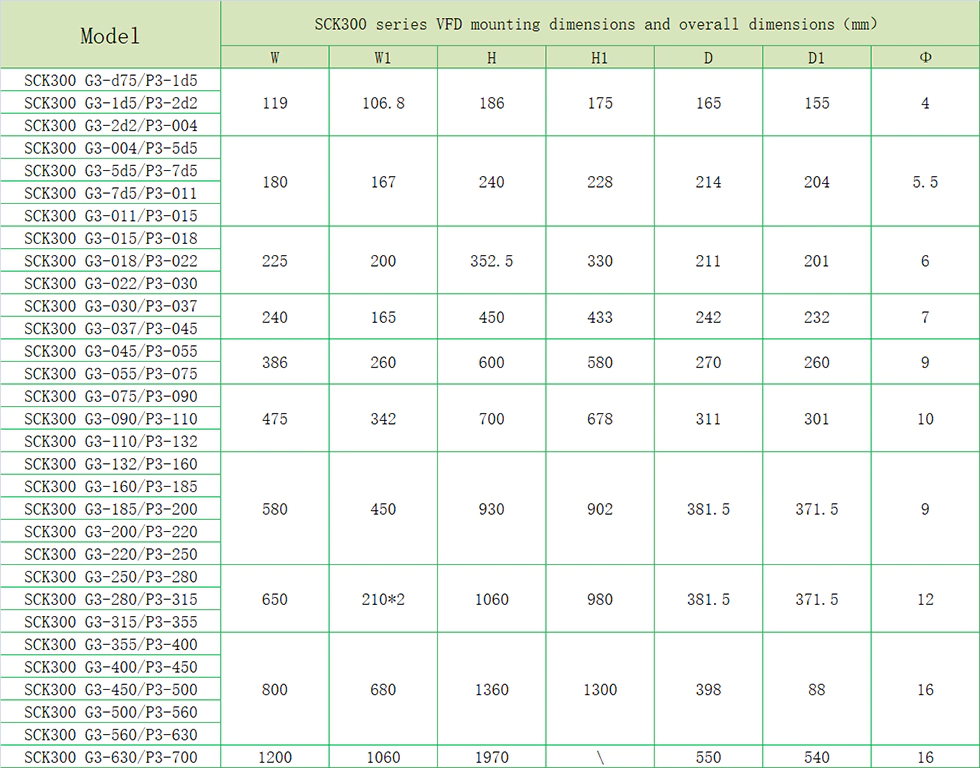

Parameter Produk (Spesifikasi)

Ciri produk

● Ciri -ciri I/O.

◆ Julat Voltan Input: 220V/380V/660V ± 15%

◆ Julat Frekuensi Input: 47 ~ 63Hz

◆ Julat Voltan Output: 0 ~ Voltan Input Nilai

Julat Frekuensi Output: 0 ~ 400Hz

● Ciri -ciri fungsional

◆ Mod Tetapan Kekerapan: Tetapan Digital, Tetapan Analog, Tetapan Komunikasi Serial, Pelbagai Kelajuan, Tetapan PID, dll.

◆ Fungsi kawalan PID

◆ Fungsi kawalan pelbagai kelajuan: 16 Kawalan Kelajuan

◆ Fungsi kawalan frekuensi swing

◆ Kegagalan kuasa seketika tanpa menghentikan fungsi

◆ Fungsi kunci cepat/jog: kekunci pintasan pelbagai fungsi yang ditakrifkan secara bebas oleh pengguna

◆ Fungsi pelarasan voltan automatik: Apabila voltan grid kuasa berubah, ia secara automatik boleh menyimpan voltan output pemalar

◆ Menyediakan sehingga 25 jenis fungsi perlindungan kesalahan: Lebih semasa, melebihi voltan, di bawah voltan, ke atas suhu, kehilangan fasa, beban dan fungsi perlindungan lain

● Ciri antara muka periferal

◆ Input digital yang boleh diprogramkan: 8 input

◆ Input analog yang boleh diprogramkan: AI1: 0 ~ 10V Input, AI2: 0 ~ 10V atau 0 ~ 20mA Input

◆ Buka output pengumpul: 1 output

◆ Output relay: 2 output

◆ Output analog: 2 output, 0/4 ~ 20mA atau 0 ~ 10V

● Ciri -ciri prestasi teknikal

◆ Mod Kawalan: Tiada kawalan vektor PG, kawalan v/f, kawalan tork.

◆ Kapasiti kelebihan: 150% dinilai 60 -an; 180% 10 -an yang dinilai 10s

◆ Memulakan Tork: Tiada Kawalan Vektor PG: 0.5Hz/150% (SVC)

◆ Nisbah Kelajuan: Tiada PG Kawalan Vektor: 1: 100

Permohonan produk

Produk boleh digunakan dalam perlombongan, peminat, pam, peralatan tenaga baru dan majlis -majlis lain.

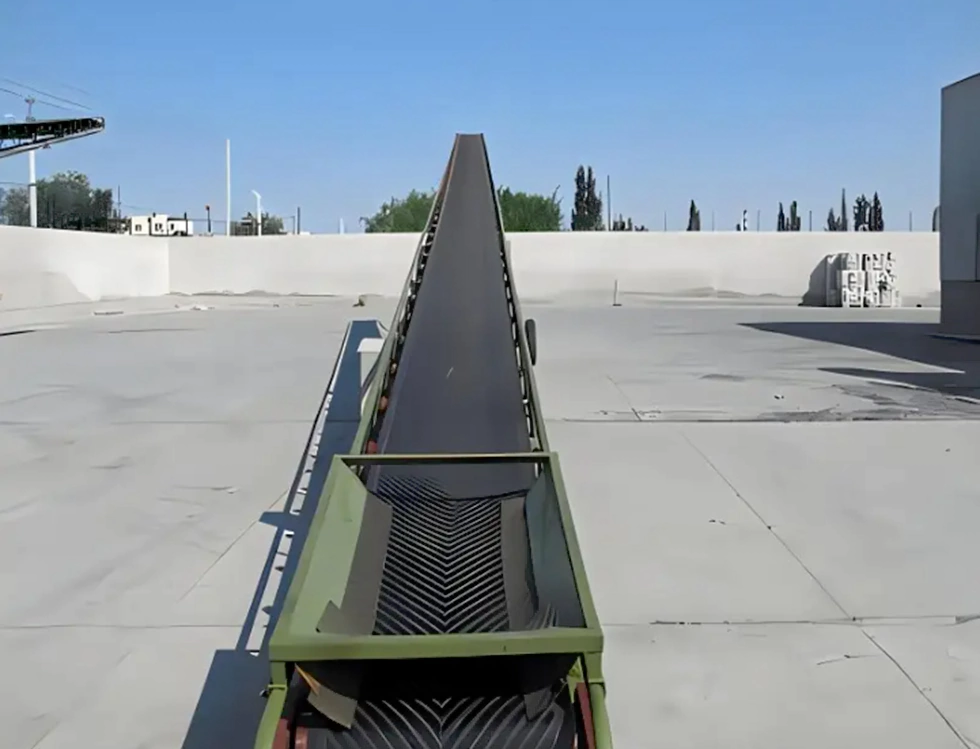

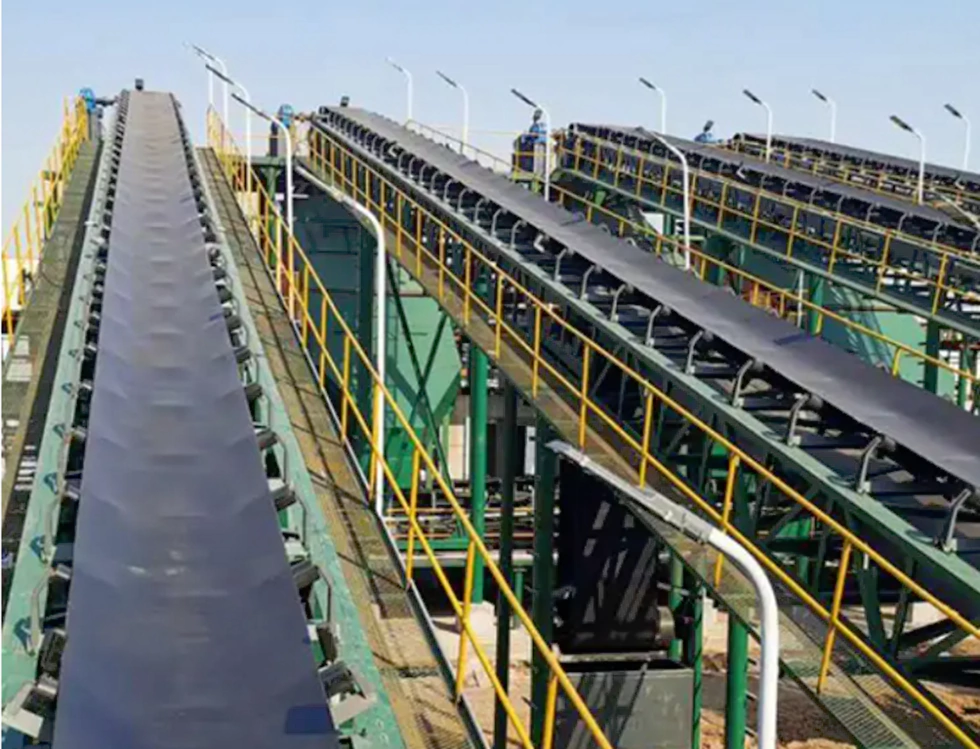

Tali pinggang penghantar, barang pengangkutan

Penggunaan penukar frekuensi dalam sistem penghantar adalah salah satu teknologi utama untuk mencapai transmisi dan penyortiran bahan yang cekap dan tepat

1. Penghantaran Bahan Pelbagai Kelajuan

Senario: Pakej pemindahan saiz/berat yang berbeza di gudang logistik

Sedar:

Pelbagai set parameter kelajuan (seperti 30Hz/50Hz/80Hz) adalah pratetap dan dihidupkan oleh PLC atau HMI.

Digabungkan dengan sensor fotoelektrik untuk mengesan saiz pakej, secara automatik sepadan dengan kelajuan (anti-slip berkelajuan rendah, kecekapan berkelajuan tinggi kecil).

2. Kedudukan dan penyortiran yang tepat

Senario: Pusat Penyortiran Ekspres mengalihkan bungkusan dengan destinasi

Sedar:

Maklum balas pengekod + Kawalan gelung tertutup inverter, ketepatan kedudukan sehingga ± 1mm.

Apabila pakej tiba di port penyortiran, penyongsang melakukan perhentian tetap (brek DC + hover kelajuan sifar) bersempena dengan tindakan rod/robot.

3. Kawalan Kerjasama Segerak

Senario: Penghantaran Relay Belt Relay Multi-segmen

Sedar:

Mod Kawalan Master/Hamba: Penukar Frekuensi Master menghantar arahan kekerapan, dan mesin hamba serentak mengikuti melalui modbus/kanopen.

Kawalan Cascade: Penghantar belakang adalah 5% lebih cepat daripada bahagian depan, mengelakkan pengumpulan item.

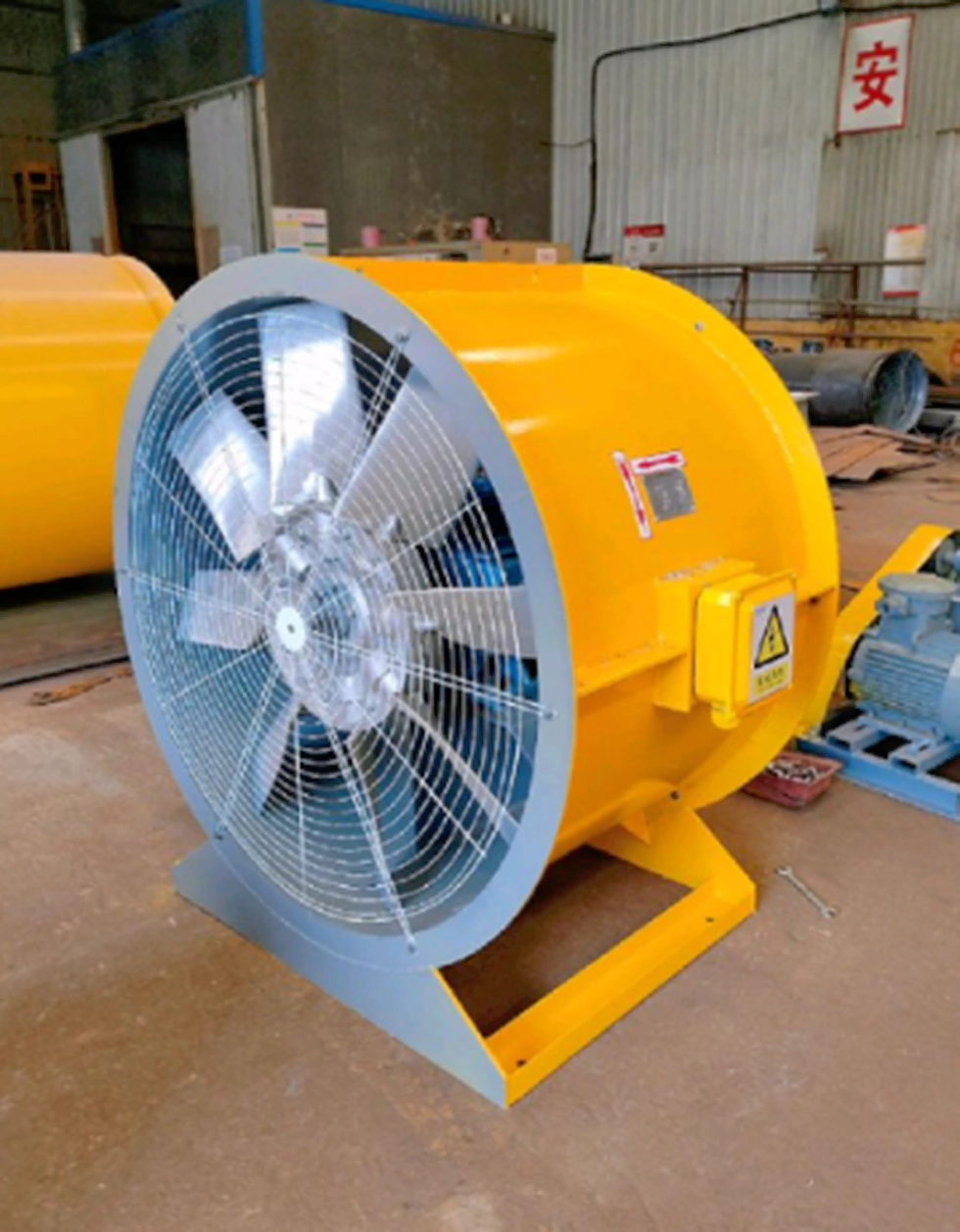

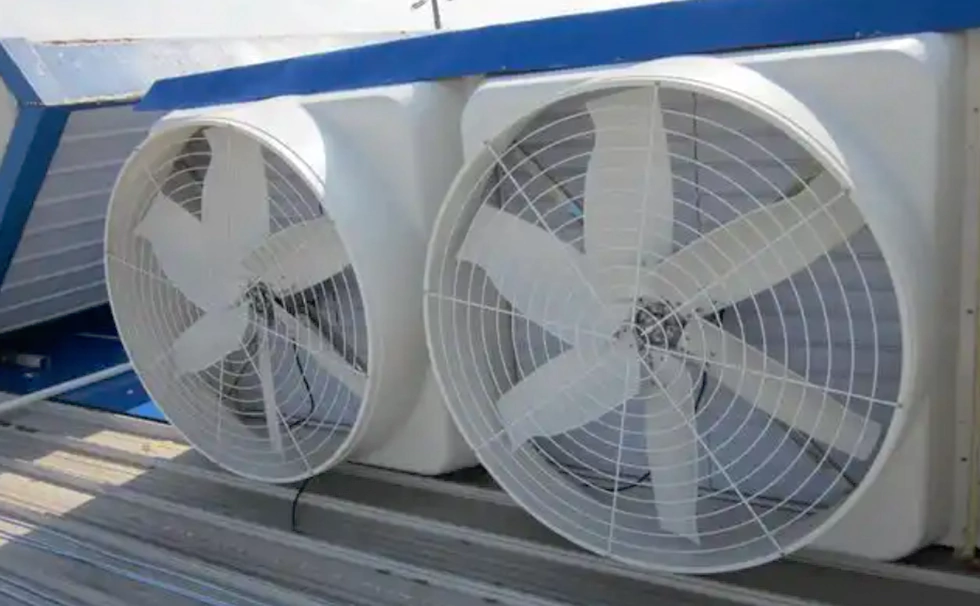

Peminat

Penggunaan penukar kekerapan dalam bidang peminat bukan sahaja mengurangkan penggunaan tenaga, tetapi juga meningkatkan ketepatan sistem dan tahap automasi melalui kawalan pintar. Siri SCK300 WCE, dengan keserasian yang tinggi dan algoritma penjimatan tenaga, boleh meliputi pelbagai keperluan ventilator kecil kepada peminat perindustrian yang besar, membantu syarikat mencapai pengeluaran hijau dan cekap.

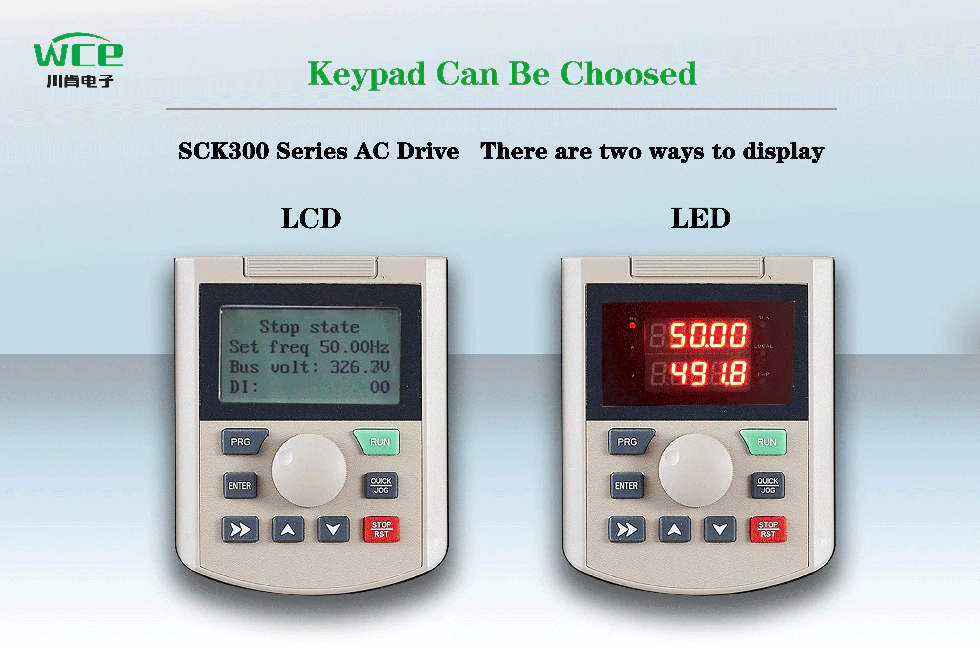

LCD memaparkan pelbagai teks bahasa dan grafik, nombor paparan LED, lebih intuitif, mengikut keutamaan anda

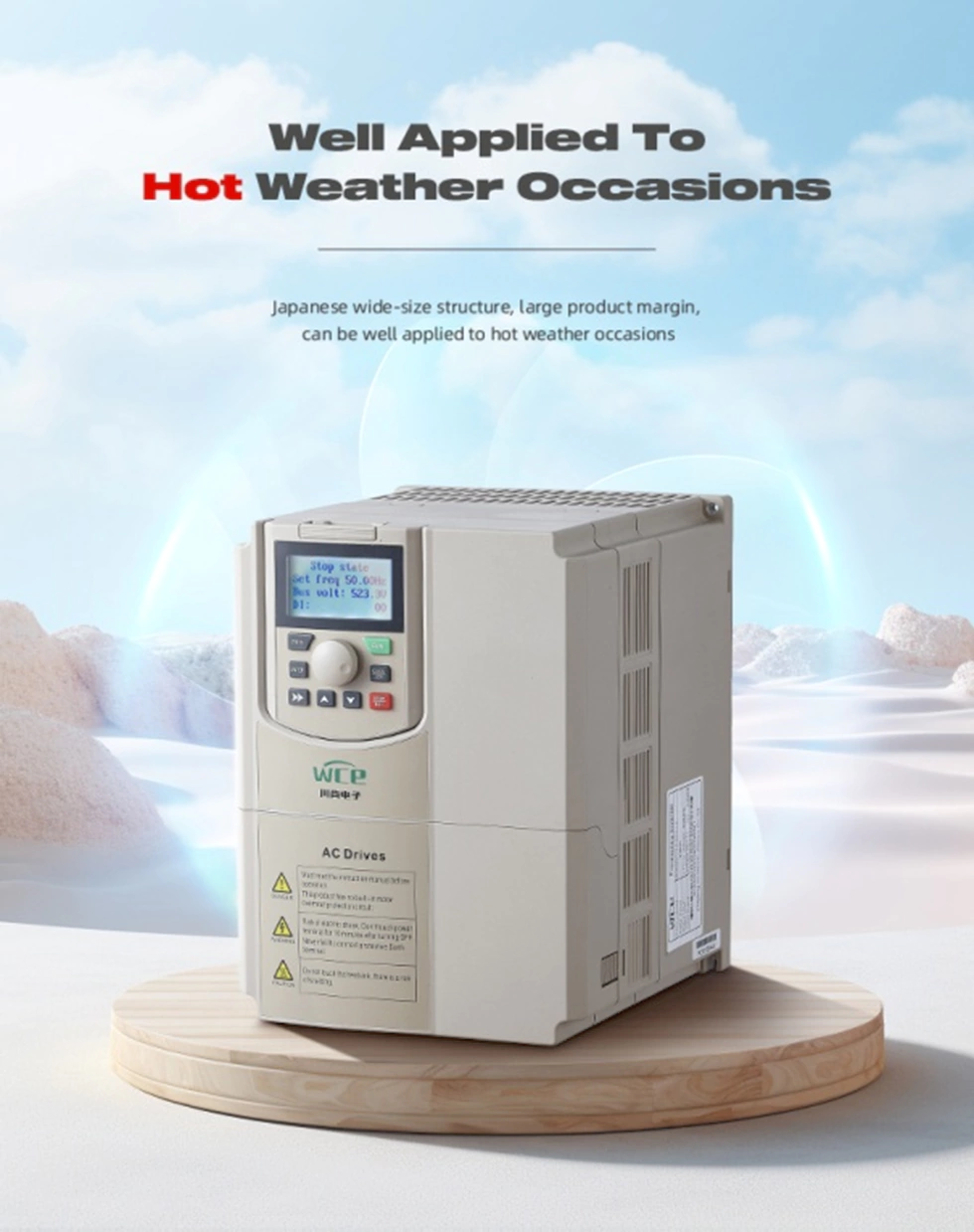

Jumlah VFD adalah struktur besar, radiator yang lebih besar, kadar penggunaan produk, boleh berfungsi secara normal dalam persekitaran panas seperti tropika.

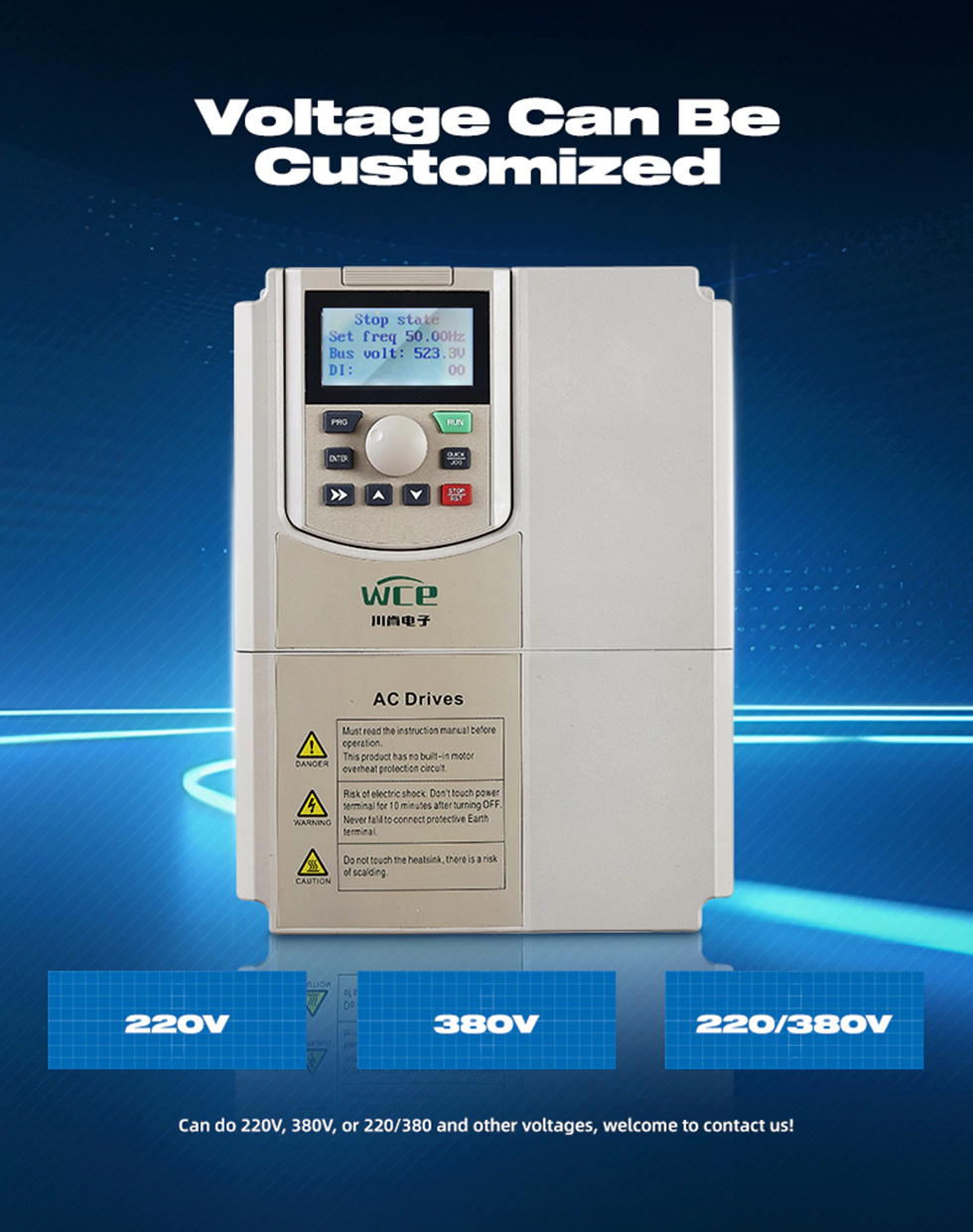

Pelbagai jenis mod input dan output boleh disesuaikan:

1.3p 380V Input ke output 3p 380V.

2. Input 3P220V ke output 3P220V.

3. Input 3P660V ke output 3P660V.

4. Input 1P220V ke output 3P 380V.

5. 1P220V Input ke output 3P220V.

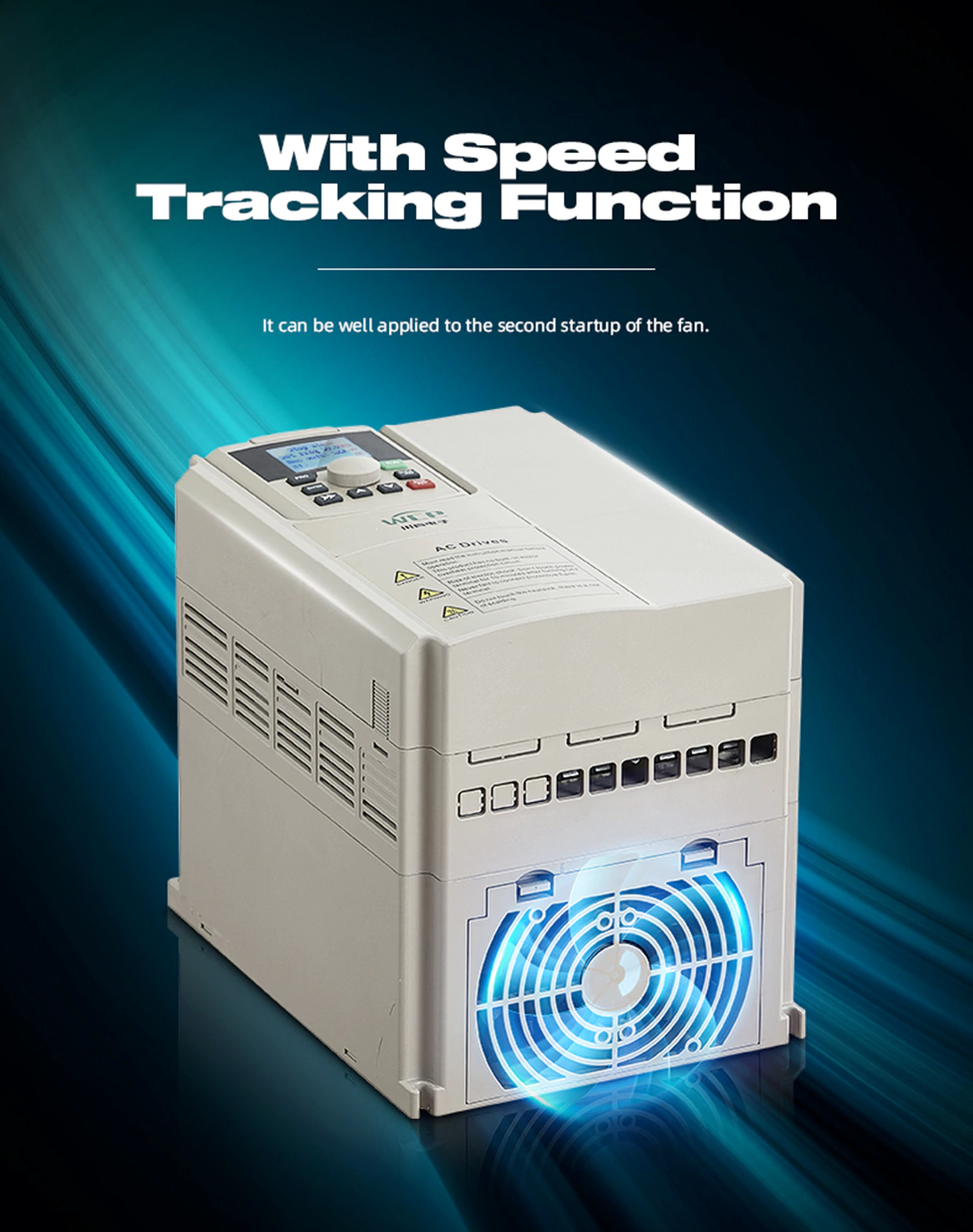

Dengan fungsi penjejakan kelajuan, boleh bermula dua kali ganda.

Ia dilengkapi dengan komunikasi Modbus RTU, dan juga boleh melaksanakan Modbus TCP, Prpfibus dan Profinet dengan menambahkan kad pengembangan.

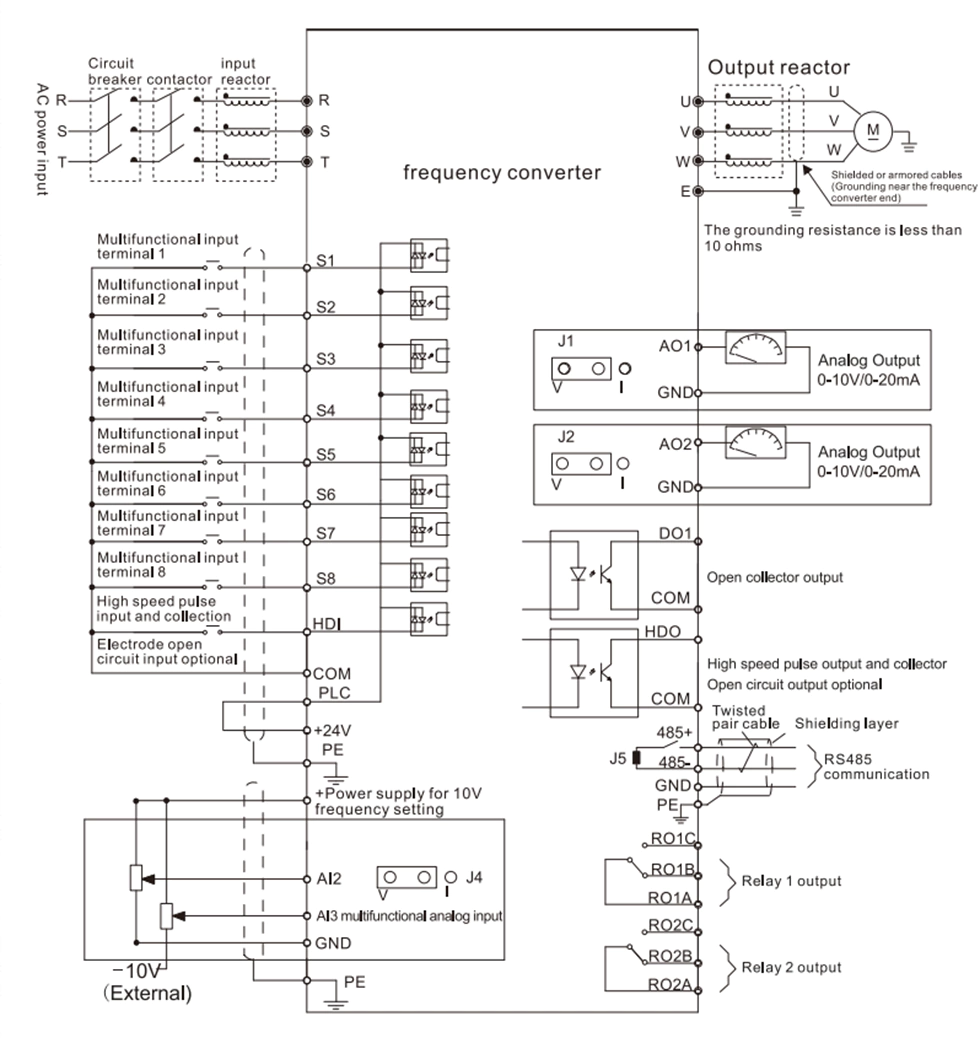

Rajah pendawaian VFD.
