3 Fasa 220V AC Drive VFD

Siri SCK300 adalah penyongsang prestasi tinggi yang direka untuk automasi perindustrian, yang mengintegrasikan pelbagai fungsi dan kecekapan tinggi dan penjimatan tenaga, dan sesuai untuk kawalan pemacu pelbagai peralatan perindustrian.

Fungsi dan kelebihan teras

Teknologi Kawalan Vektor Lanjutan: Peraturan kelajuan ketepatan yang tinggi dan operasi yang stabil, tindak balas dinamik yang sangat baik.

Kecekapan tinggi dan penjimatan tenaga: Mengoptimumkan kecekapan operasi motor dan mengurangkan penggunaan tenaga dengan ketara.

Keserasian yang luas: Menyokong keadaan kerja kompleks peminat, pam, tali pinggang penghantar, penghancur dan peralatan lain.

Senario aplikasi

Aplikasi fleksibel di kawasan berikut:

Kawalan Fluida (kipas, beban pam)

Pemindahan Bahan (tali pinggang penghantar, lif)

Jentera Berat (Crusher, Mixer)

Pengembangan dan peningkatan

Menaik taraf lancar ke SCK350: Meningkatkan prestasi dan mengembangkan modul berfungsi dengan menggantikan papan kawalan.

Adaptasi peralatan khas seperti kren: Kad pengembangan disokong selepas menaik taraf untuk memenuhi keperluan senario profesional seperti kawalan tork dan penyegerakan pelbagai motor.

Dengan reka bentuk modular dan peningkatan teknologi, siri SCK boleh disesuaikan dengan pelbagai keperluan automasi perindustrian, dari Basic to Advanced.

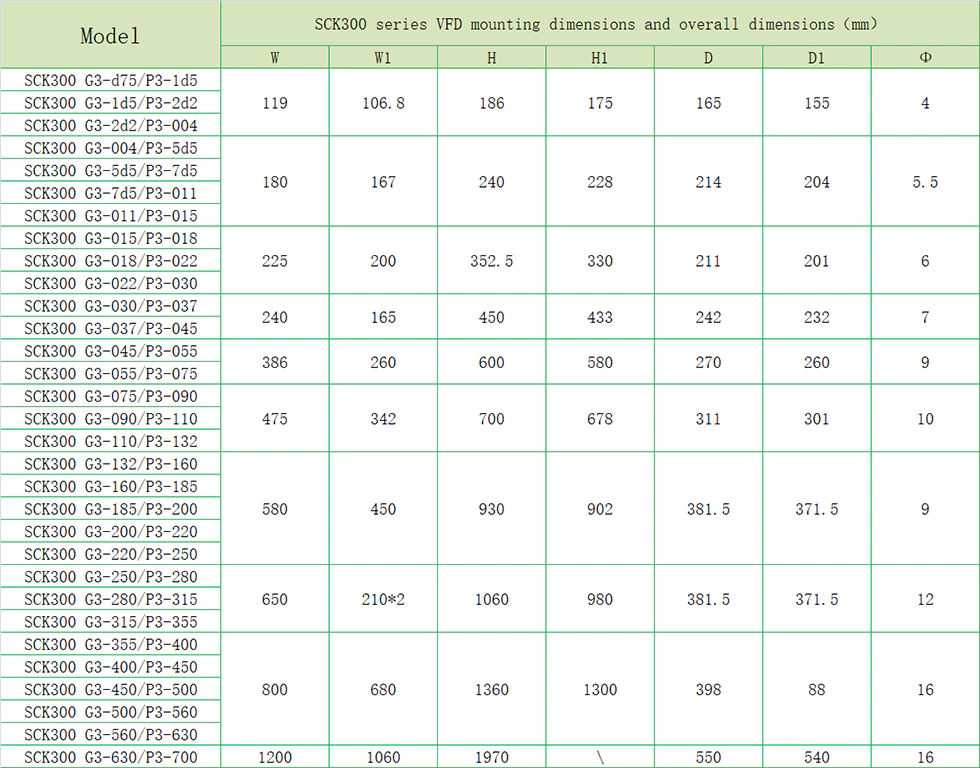

Parameter Produk (Spesifikasi)

Ciri produk

● Ciri -ciri I/O.

◆ Julat Voltan Input: 220V/380V/660V ± 15%

◆ Julat Frekuensi Input: 47 ~ 63Hz

◆ Julat Voltan Output: 0 ~ Voltan Input Nilai

Julat Frekuensi Output: 0 ~ 400Hz

● Ciri antara muka periferal

◆ Input digital yang boleh diprogramkan: 8 input

◆ Input analog yang boleh diprogramkan: AI1: 0 ~ 10V Input, AI2: 0 ~ 10V atau 0 ~ 20mA Input

◆ Buka output pengumpul: 1 output

◆ Output relay: 2 output

◆ Output analog: 2 output, 0/4 ~ 20mA atau 0 ~ 10V

● Ciri -ciri prestasi teknikal

◆ Mod Kawalan: Tiada kawalan vektor PG, kawalan v/f, kawalan tork.

◆ Kapasiti kelebihan: 150% dinilai 60 -an; 180% 10 -an yang dinilai 10s

◆ Memulakan Tork: Tiada Kawalan Vektor PG: 0.5Hz/150% (SVC)

◆ Nisbah Kelajuan: Tiada PG Kawalan Vektor: 1: 100

● Ciri -ciri fungsional

◆ Mod Tetapan Kekerapan: Tetapan Digital, Tetapan Analog, Tetapan Komunikasi Serial, Pelbagai Kelajuan, Tetapan PID, dll.

◆ Fungsi kawalan PID

◆ Fungsi kawalan pelbagai kelajuan: 16 Kawalan Kelajuan

◆ Fungsi kawalan frekuensi swing

◆ Kegagalan kuasa seketika tanpa menghentikan fungsi

◆ Fungsi kunci cepat/jog: kekunci pintasan pelbagai fungsi yang ditakrifkan secara bebas oleh pengguna

◆ Fungsi pelarasan voltan automatik: Apabila voltan grid kuasa berubah, ia secara automatik boleh menyimpan voltan output pemalar

◆ Menyediakan sehingga 25 jenis fungsi perlindungan kesalahan: Lebih semasa, melebihi voltan, di bawah voltan, ke atas suhu, kehilangan fasa, beban dan fungsi perlindungan lain

Permohonan produk

Produk boleh digunakan dalam industri metalurgi dan kimia, pemampat, kren, majlis kejuruteraan perbandaran.

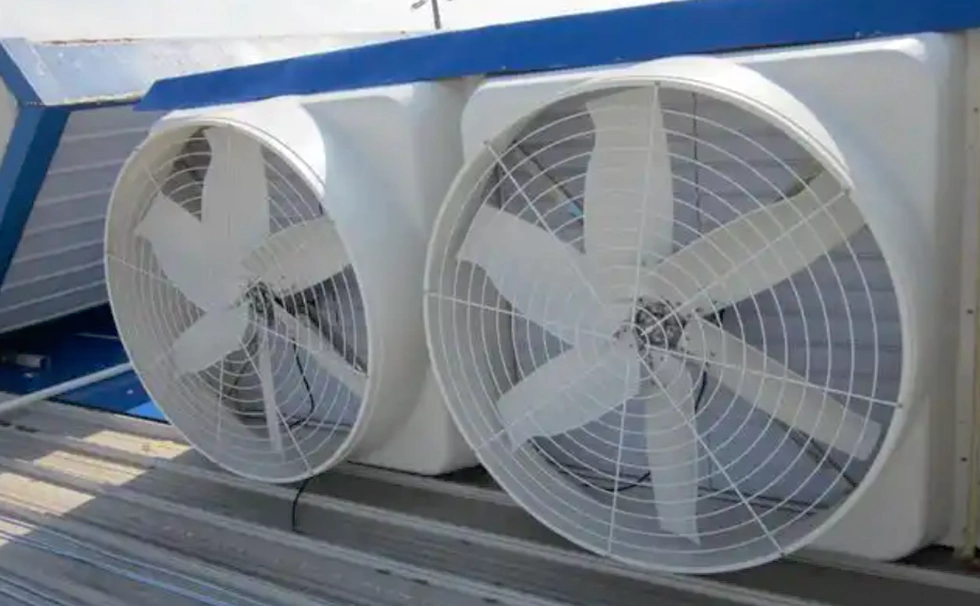

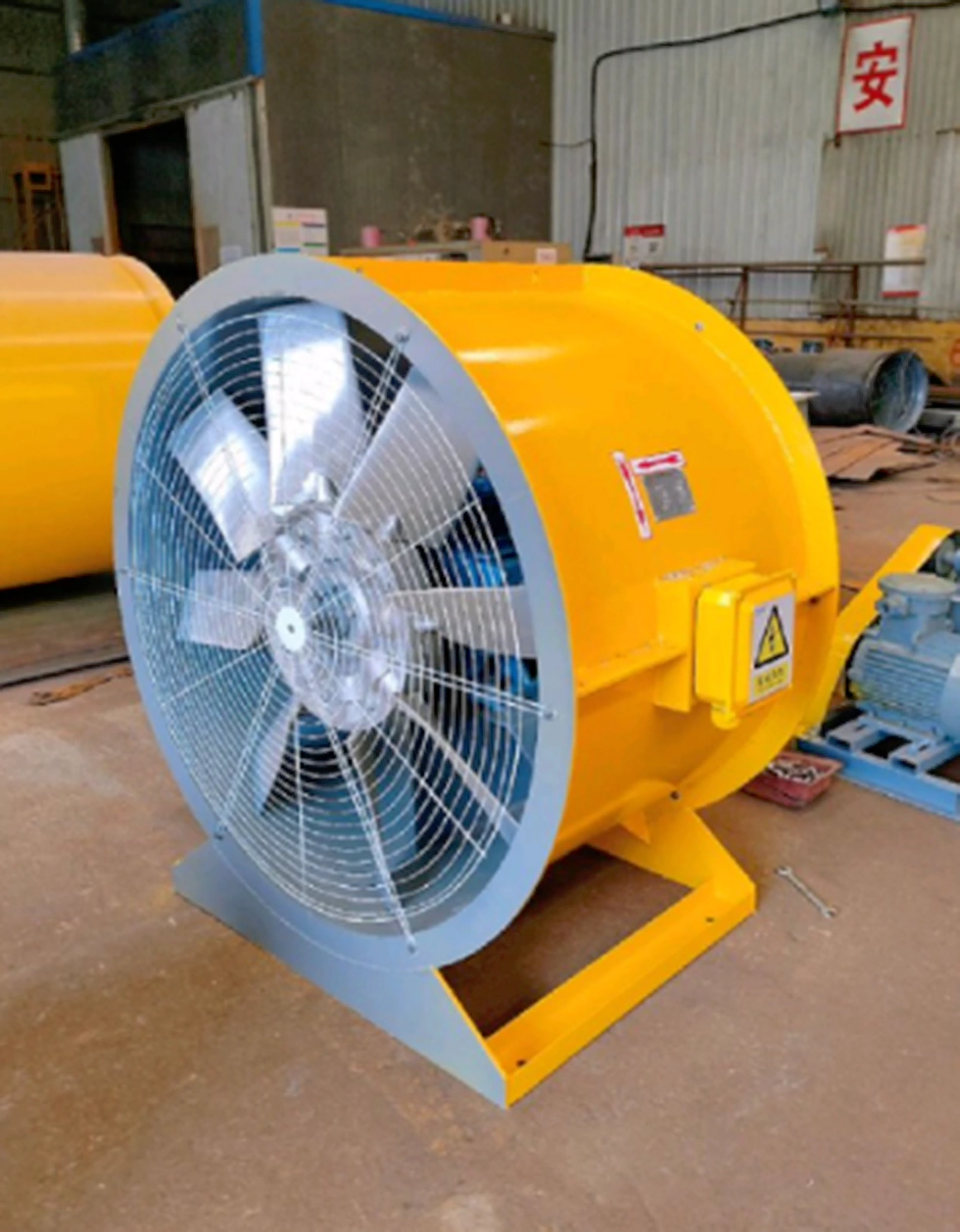

Peminat

Penggunaan penukar kekerapan dalam bidang peminat bukan sahaja mengurangkan penggunaan tenaga, tetapi juga meningkatkan ketepatan sistem dan tahap automasi melalui kawalan pintar. Siri SCK300 WCE, dengan keserasian yang tinggi dan algoritma penjimatan tenaga, boleh meliputi pelbagai keperluan ventilator kecil kepada peminat perindustrian yang besar, membantu syarikat mencapai pengeluaran hijau dan cekap.

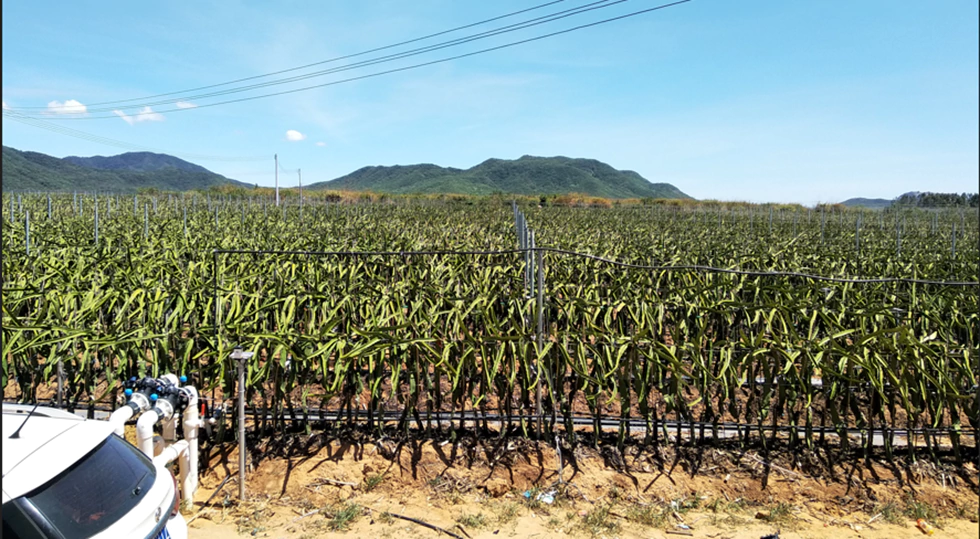

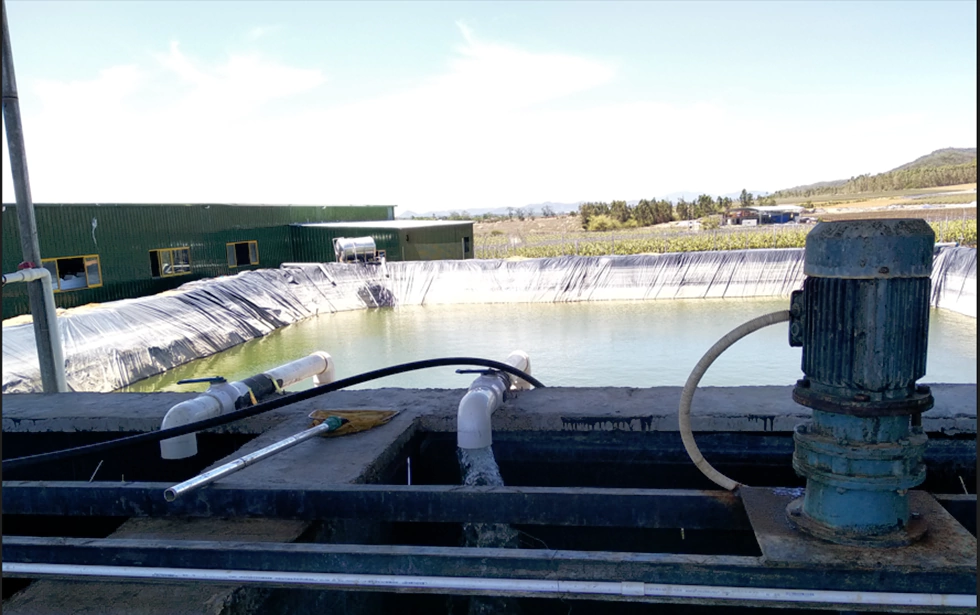

Pengairan lapangan

Dalam pengairan pertanian, VFD untuk bekalan air tekanan berterusan hampir standard. Pertama sekali, dalam proses memulakan pam, VFD secara beransur -ansur dapat meningkatkan kekerapan operasi, supaya pam dapat berjalan perlahan -lahan, supaya air tidak menyebabkan terlalu banyak kesan pada saluran paip. VFD kemudiannya boleh digunakan bersamaan dengan tolok tekanan jauh atau sensor tekanan untuk menyamakan tekanan dalam paip kami. Akhirnya, VFD dapat mengawal saluran paip perlindungan tekanan, tetapi juga melalui bebannya sendiri, underload, overpressure, perlindungan bawah tekanan untuk mengurangkan kerosakan pam.

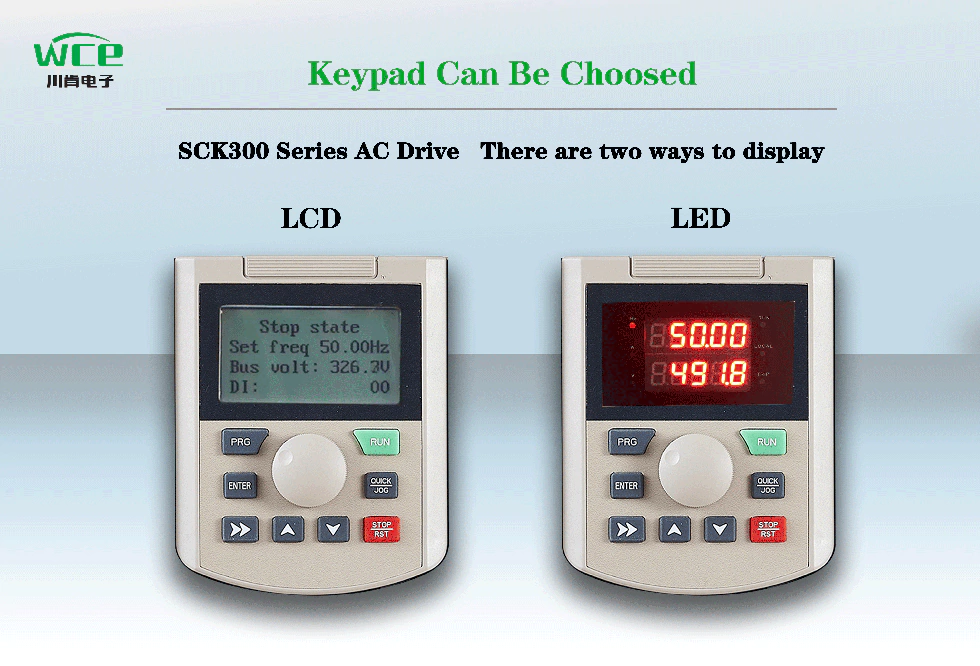

Dua mod paparan tersedia:

1. Paparan LCD: Datang dengan paparan Cina dan Inggeris, anda juga boleh menyesuaikan bahasa Rusia, Portugis, Sepanyol, Parsi dan lain -lain.

2. Paparan: Paparan tiub digital tradisional, paparan baris berganda, perhatikan dua set data pada masa yang sama.

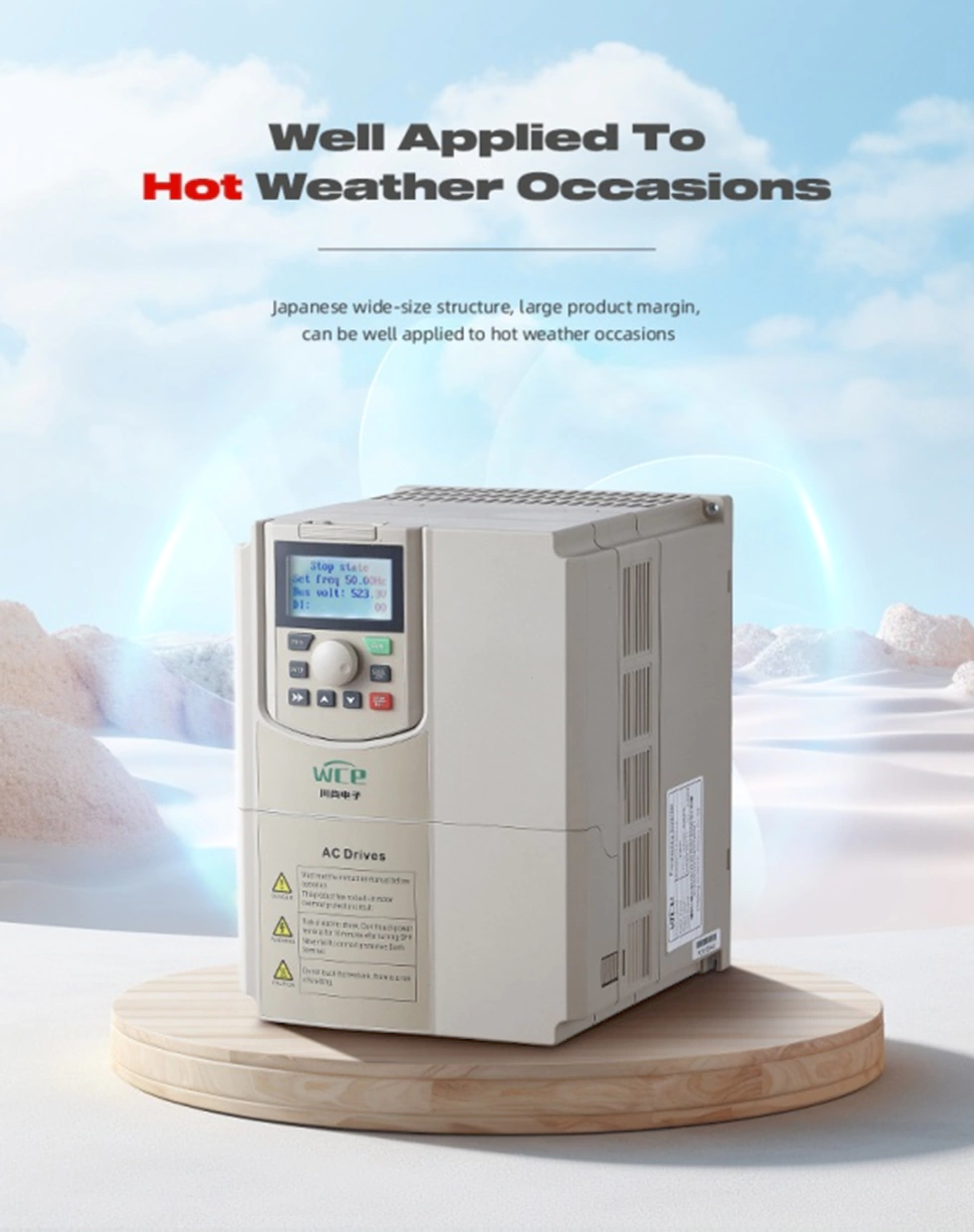

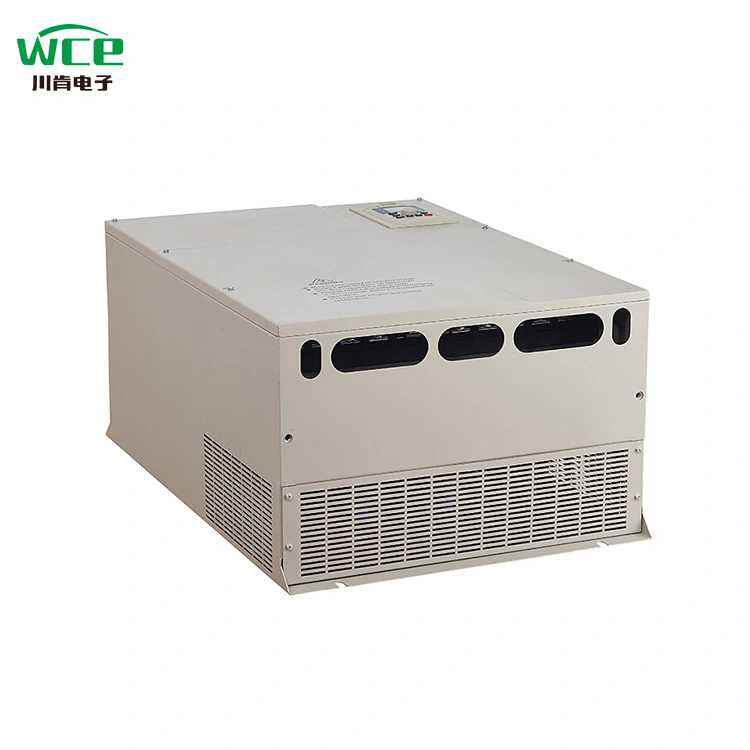

VFD mengamalkan reka bentuk struktur yang luas dan berskala besar, mengintegrasikan komponen penyejukan bersaiz besar, dan mempunyai keupayaan operasi berterusan beban tinggi dan kadar penggunaan kecekapan yang tinggi. Dengan mengukuhkan sistem penyejukan dan pemilihan komponen tahan suhu tinggi, ia boleh menyesuaikan diri dengan suhu tinggi dan keadaan kerja yang keras seperti tropika.

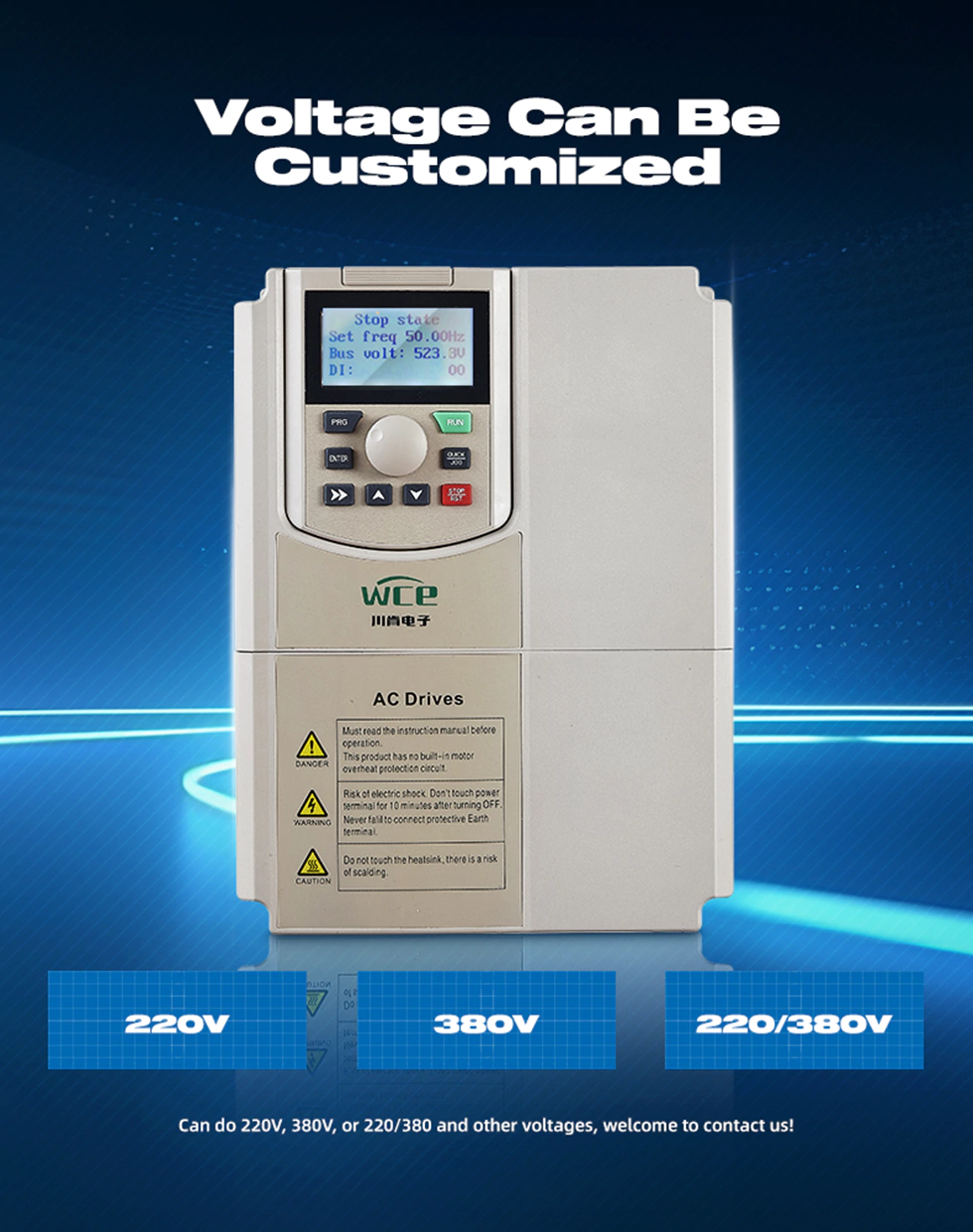

Pelbagai jenis mod input dan output boleh disesuaikan:

1.3p 380V Input ke output 3p 380V.

2. 3p22 0V Input ke output 3p22 0V.

3. 3P66 0V Input ke 3p66 0V Output.

4. 1 P22 0V Input ke Output 3P 380V.

5. 1 P22 0V Input ke Output 3P22 0V.

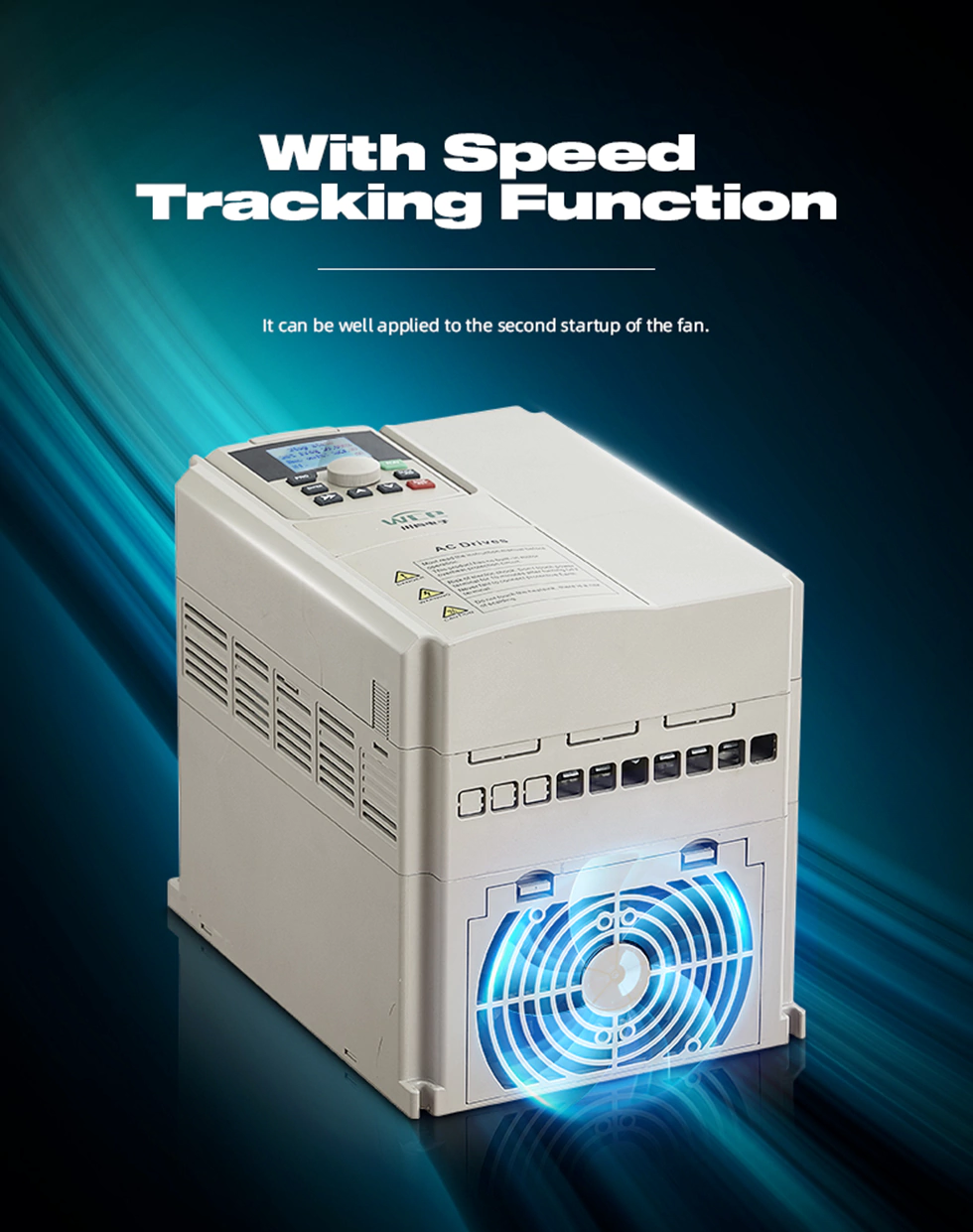

Dengan fungsi penjejakan kelajuan, boleh bermula dua kali ganda.

Ia dilengkapi dengan komunikasi Modbus RTU, dan juga boleh melaksanakan Modbus TCP, Prpfibus dan Profinet dengan menambahkan kad pengembangan.

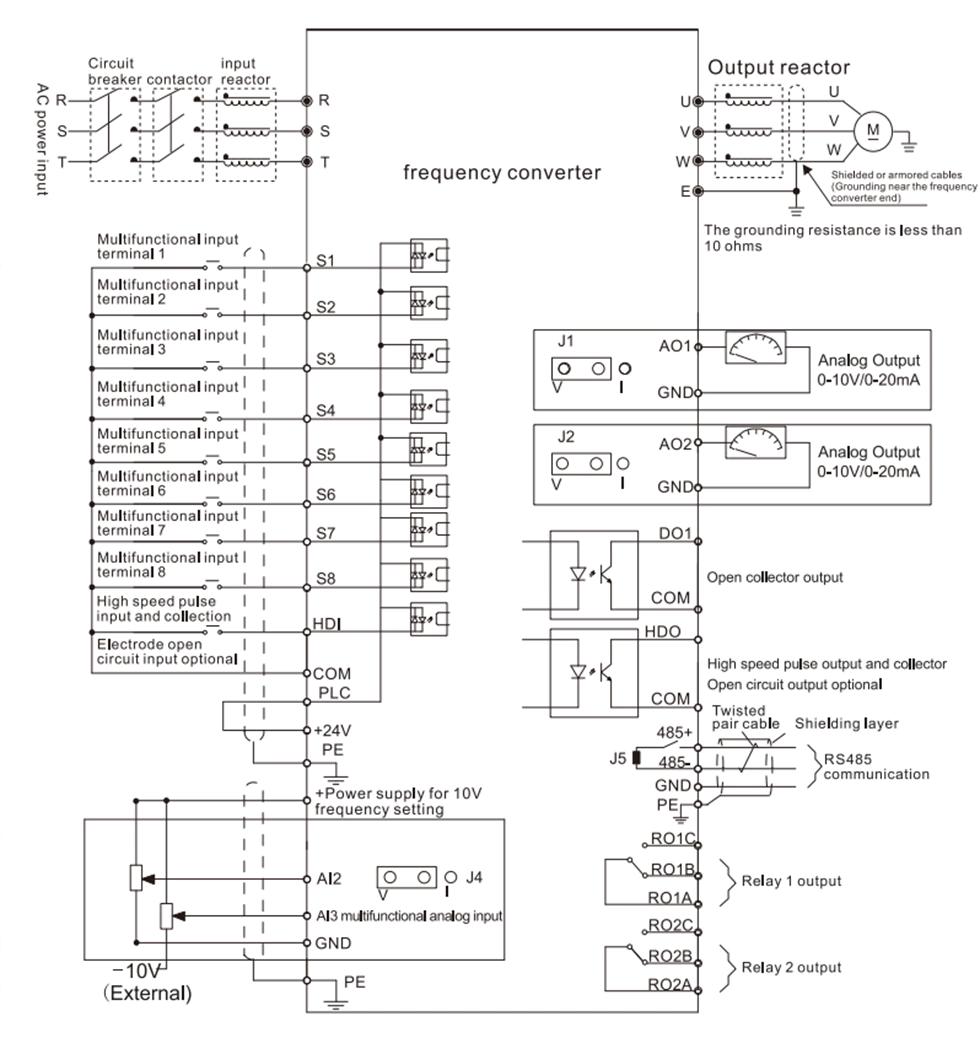

Rajah pendawaian VFD.
