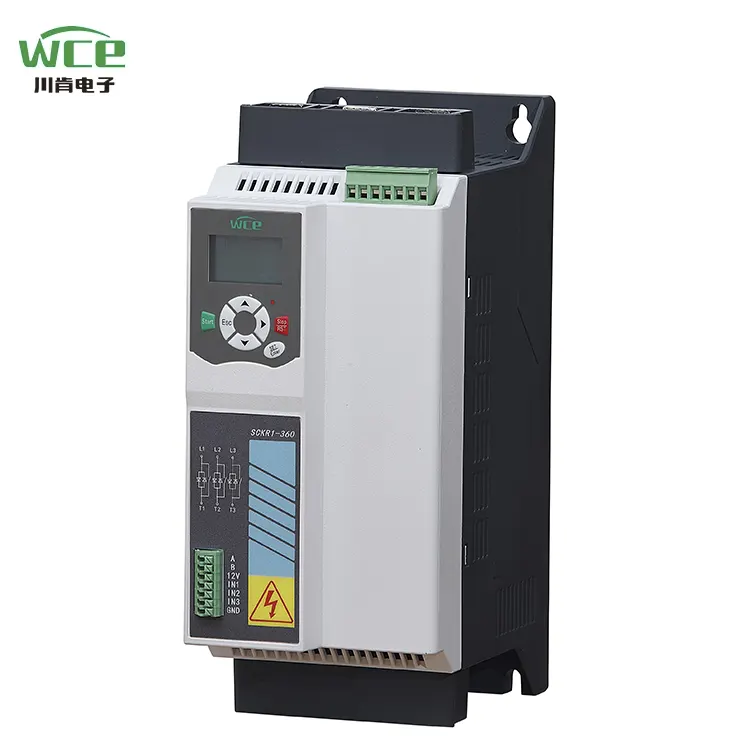

Dibina dalam Bypass Starter Lembut Untuk Fan 22kW 45A

Interaksi pintar dan operasi mudah: Starter lembut Siri 360 dilengkapi dengan skrin paparan kristal cecair LCD. Reka bentuk antara muka adalah mudah dan intuitif, dan pengalaman operasi lancar dan mudah. Sistem ini dilengkapi dengan fungsi paparan dalam bahasa Cina dan Inggeris, dan menyokong penyesuaian bahasa kebangsaan tertentu, memenuhi sepenuhnya keperluan pengguna di kawasan yang berbeza.

Multi-Komunikasi dan Kawalan Pintar Jauh: Ia dilengkapi dengan fungsi komunikasi Modbus 485 standard, dan juga menyokong kaedah komunikasi yang disesuaikan seperti protokol Siemens Profibus dan aplikasi telefon bimbit, membantu pengguna mencapai debugging jauh dan kawalan yang tepat, dan memecahkan batasan spatial.

Prestasi cemerlang dan ketahanan yang tahan lama: Dilengkapi dengan penghubung DC adat yang baru, berbanding dengan kenalan AC biasa, prestasinya bertambah baik sebanyak 3 kali, haba dikurangkan sebanyak 2.6 kali, keselamatan dipertingkatkan sebanyak 25%, kecekapan penjimatan tenaga mencapai 20%, dan hayat perkhidmatan melebihi 100,000 kali, memberikan jaminan yang boleh dipercayai untuk operasi yang stabil dari peralatan.

Pelepasan haba yang cekap dan operasi yang stabil: Dilengkapi dengan kipas DC berkelajuan tinggi 24V dan reka bentuk pelesapan haba sepanjang 360 ° yang inovatif, ia menyediakan daya angin yang kuat, memastikan peralatan itu mengekalkan keadaan pelesapan haba yang baik dan prestasi yang stabil sepanjang operasi.

Kerjasama yang mendalam dan peningkatan kualiti: Kami telah mencapai kerjasama yang mendalam dengan Hubei Taiji, sebuah syarikat tersenarai domestik, dan mengadopsi modul dan thyristors yang disesuaikan, yang berbeza dari modul umum di pasaran. Ini meningkatkan kapasiti beban dan meletakkan asas yang kukuh untuk operasi peralatan yang cekap.

Reka bentuk yang diperkemas, penjimatan kos:Tidak perlu memasang contactor luaran luaran, menjimatkan ruang pemasangan dengan berkesan, mengurangkan kos kabel, memudahkan proses pemasangan, dan membuat pemasangan lebih mudah dan lebih cepat.

Reka bentuk manusia, pemasangan tanpa bimbang: Ia mengamalkan soket terminal kawalan jenis akhbar, yang mudah dan mudah untuk dipasang dan beroperasi. Hanya tekan terminal untuk melengkapkan pendawaian, dan kemudian lepaskannya untuk menetapkan dawai, yang sangat meningkatkan kecekapan pemasangan.

Ujian simulasi, pengesahan yang boleh dipercayai: Ia dilengkapi dengan fungsi simulasi operasi. Walaupun litar utama starter lembut tidak disambungkan ke voltan bekalan kuasa, ia boleh mensimulasikan proses permulaan, berjalan dan menghentikan motor, dengan cepat mengesahkan sama ada keadaan kerja komponen pemula lembut sendiri adalah normal.

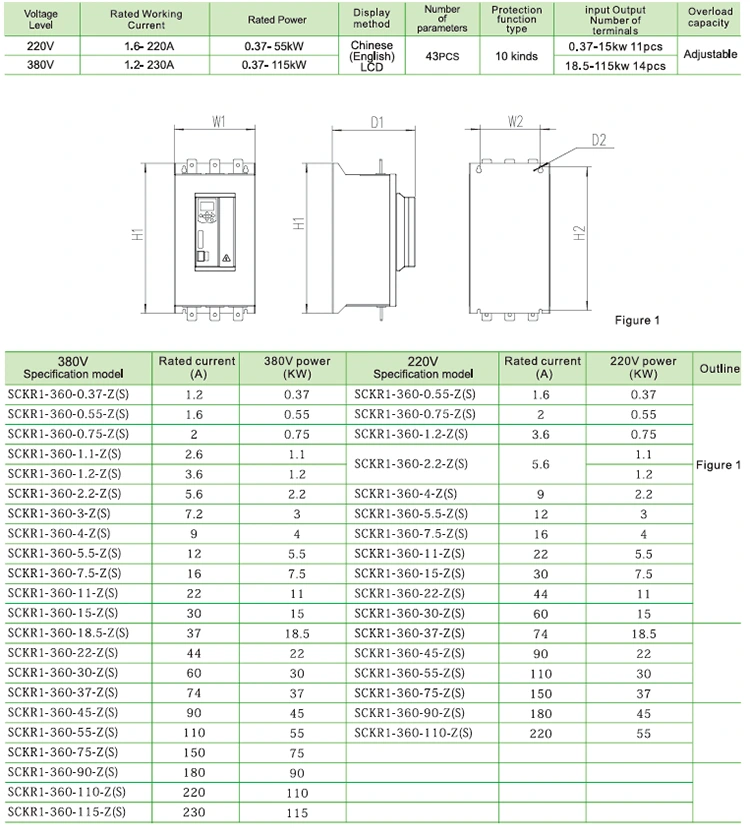

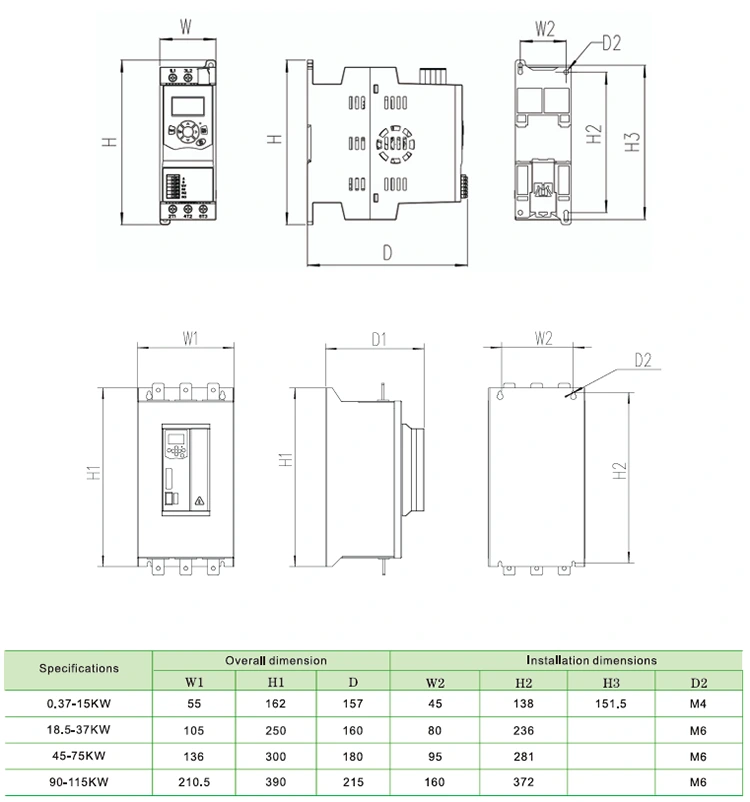

Parameter Produk (Spesifikasi)

Ciri produk

1. Fungsi komunikasi

Dilengkapi dengan komunikasi Modbus RTU, komunikasi Profibus dan Profinet boleh ditambah dengan menambah kad pengembangan.

2, boleh menjadi papan kekunci luaran +4 baris skrin LCD

Papan kekunci boleh dimasukkan dengan cepat dan dikeluarkan untuk memenuhi keperluan operasi jauh.

3, fungsi perlindungan motor yang lebih komprehensif

Perlindungan overvoltage, perlindungan undervoltage, perlindungan overcurrent, perlindungan beban, perlindungan bawah tanah, perlindungan kehilangan fasa, kesalahan pintasan, kesalahan thyristor, ketidakseimbangan semasa tiga fasa, perlindungan terlalu panas, dll.

4, julat voltan bekalan kuasa yang luas

Memenuhi voltan input bekalan kuasa utama 220-380V Tujuan Umum.

5. Terminal Pluggable

Satu set terminal komunikasi, empat kumpulan terminal input digital, satu set output analog, dua set relay yang boleh diprogramkan

◆ Bekalan Kuasa Tiga Fasa: AC220V, AC380V ± 10%

◆ Nilai semasa: 1.2a-230a,

◆ Motor yang berkenaan: Jenis sangkar tupai umum AC Motor Asynchronous

◆ Mod Permulaan: Ramp Voltan, Ramp Semasa, Tork

◆ Mod Tempat Letak Kereta: Perhentian Lembut, Perhentian Percuma, Berhenti Brek, Berhenti Adaptif.

◆ Input logik: impedans 1.8kΩ, kuasa +24V

◆ Permulaan Kekerapan: Disarankan untuk memulakan tidak lebih dari 10 kali sejam

◆ Tahap Perlindungan: IP20

◆ Mod penyejukan: penyejukan udara

◆ Mod Pemasangan: Dinding tergantung

◆ Keadaan Alam Sekitar: Ketinggian melebihi 2000 meter, kapasiti harus dikurangkan dengan sewajarnya, dan suhu ambien adalah antara -10 dan +40 ° C

Kelembapan yang sepadan tidak melebihi 95%(20 ℃ ± 5 ℃), tidak mudah terbakar, letupan, gas menghakis, tiada debu konduktif, pemasangan dalaman, pengudaraan yang baik, getaran kurang daripada 0.5g

Permohonan produk

Produk ini boleh digunakan pada masa -masa seperti peminat, pam air, pengairan tanah ladang, dan pengangkutan tali pinggang penghantar mendatar.

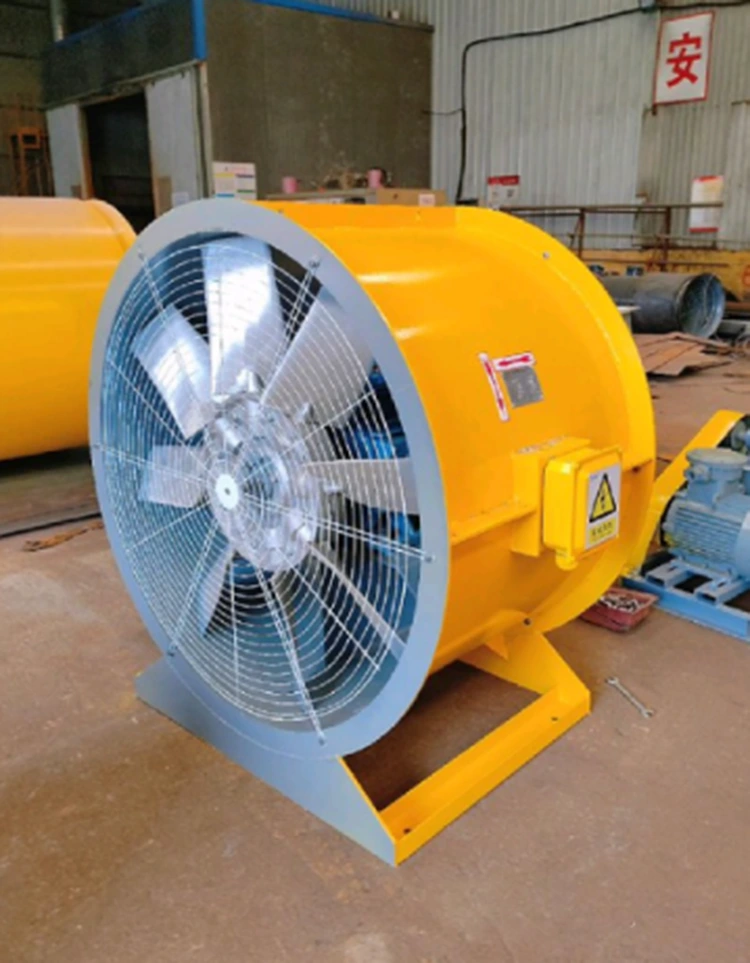

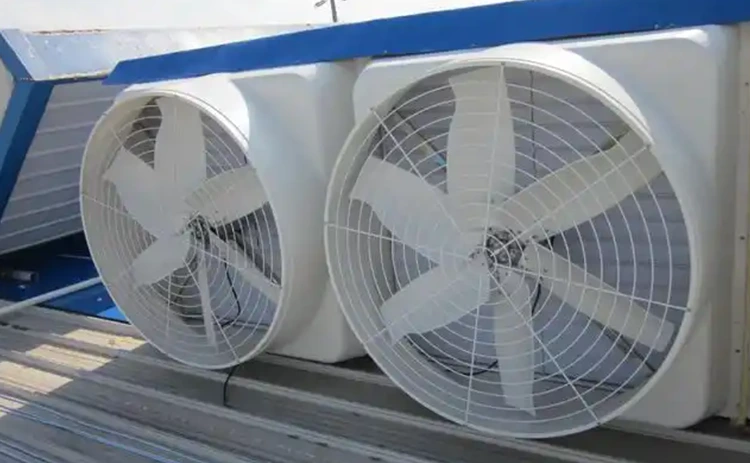

Peminat

Pemula lembut bukan sahaja mengurangkan geseran dan inersia kipas kerana inersia besar bilah dan pemutar, tetapi juga mengelakkan kerosakan galas kipas, tali pinggang, bilah dan bahagian lain disebabkan oleh tork segera yang berlebihan. Siri SCKR1-360 WCE, dengan keserasian yang tinggi dan algoritma penjimatan tenaga, boleh meliputi pelbagai keperluan dari peminat kecil kepada peminat perindustrian yang besar, membantu syarikat mencapai pengeluaran hijau dan cekap. Penggunaan starter lembut pada kipas secara berkesan menyelesaikan masalah kejutan semasa dan mekanikal yang tinggi, terutamanya untuk senario yang tidak memerlukan peraturan kelajuan tetapi memerlukan permulaan yang lembut dan berhenti. Tetapan pemilihan dan parameter yang munasabah adalah kunci, yang dapat meningkatkan kebolehpercayaan sistem dan ekonomi dengan ketara.

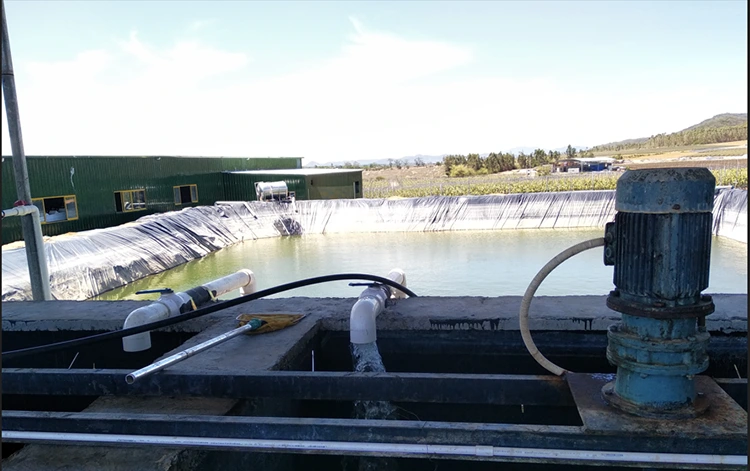

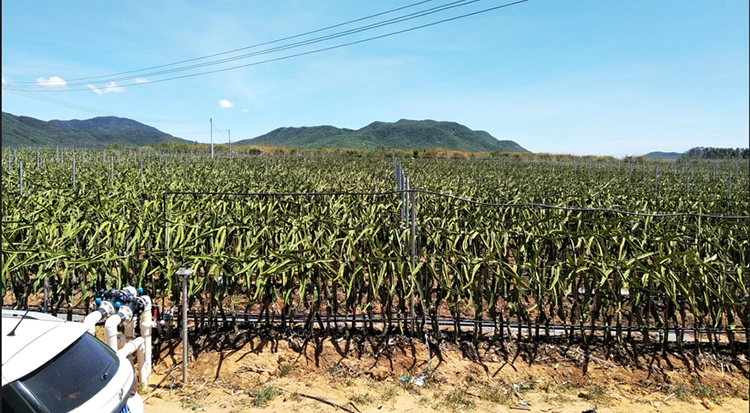

Pengairan lapangan

Berbanding dengan penukar kekerapan, permulaan yang lembut kos kurang dan sesuai untuk senario pengairan tanpa peraturan kelajuan. Dalam sistem pengairan medan, starter lembut terutamanya bertindak pada motor asynchronous tiga fasa yang memacu pam air, dan mengamalkan permulaan cerun voltan atau mod permulaan terhad semasa, supaya kelajuan motor secara beransur-ansur meningkat dari sifar ke kelajuan yang diberi nilai, mengelakkan arus tinggi segera yang dihasilkan oleh permulaan langsung tradisional. Apabila ditutup, fungsi berhenti lembut pilihan, dengan pengurangan linear voltan untuk mengurangkan kelajuan pam dengan perlahan, menghalang kesan tukul air. Starter lembut berkesan menyelesaikan masalah kesan semasa yang tinggi, kepekatan tekanan mekanikal dan kesan tukul air dari motor pam melalui kawalan permulaan yang fleksibel dan pelbagai mekanisme perlindungan dalam sistem pengairan lapangan, dan dengan ketara meningkatkan kebolehpercayaan dan ekonomi sistem.

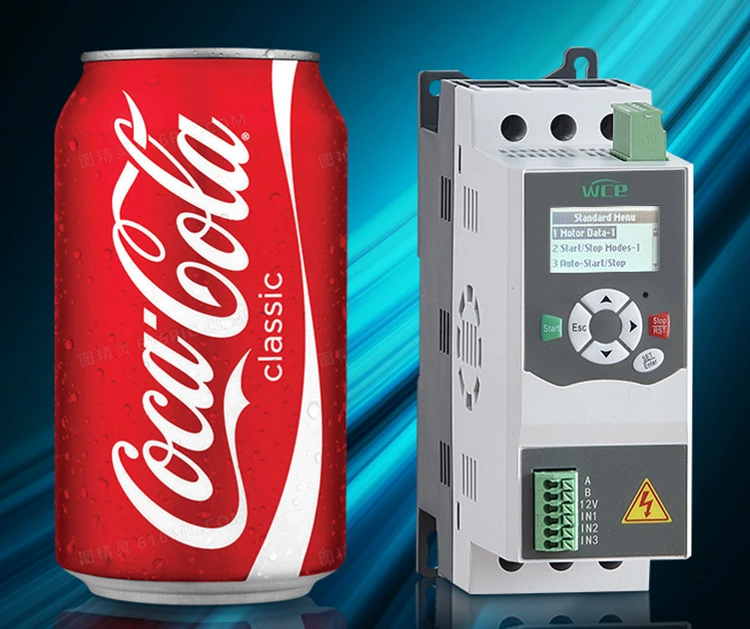

Dengan saiz dan kelantangan yang lebih kecil, ia secara langsung boleh menggantikan kenalan bintang-delta, bahan penjimatan dan ruang.

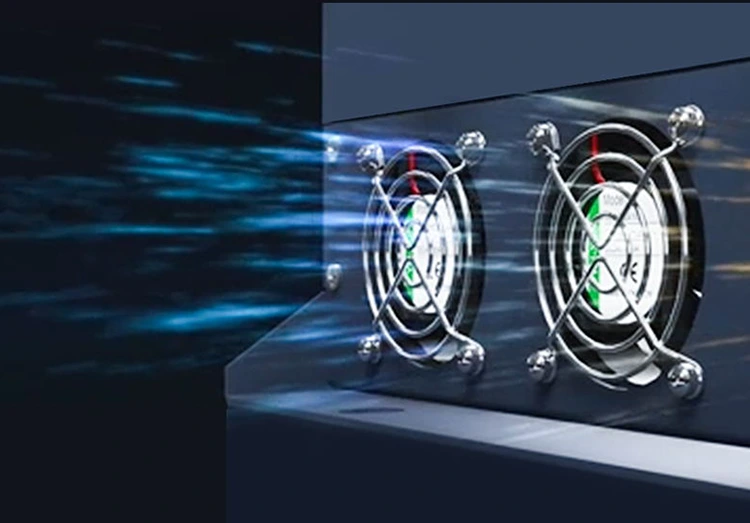

Thyristor dengan starter lembut pintasan dalaman hanya berfungsi semasa permulaan dan beralih ke penghubung semasa operasi, jadi ia menghasilkan kurang haba. Walau bagaimanapun, kami masih memasang kipas untuk menyejukkan kenalan. Pasang kipas untuk menyejukkannya. All18.5kW dan permulaan siri di atas360 dilengkapi dengan peminat DC berkelajuan tinggi 24V, menyediakan pelesapan haba sepanjang 360 ° dan daya angin yang lebih kuat. Ia bukan sahaja mengurangkan penutupan yang tidak dijangka yang disebabkan oleh terlalu panas, tetapi juga dengan ketara memanjangkan hayat perkhidmatan starter lembut.

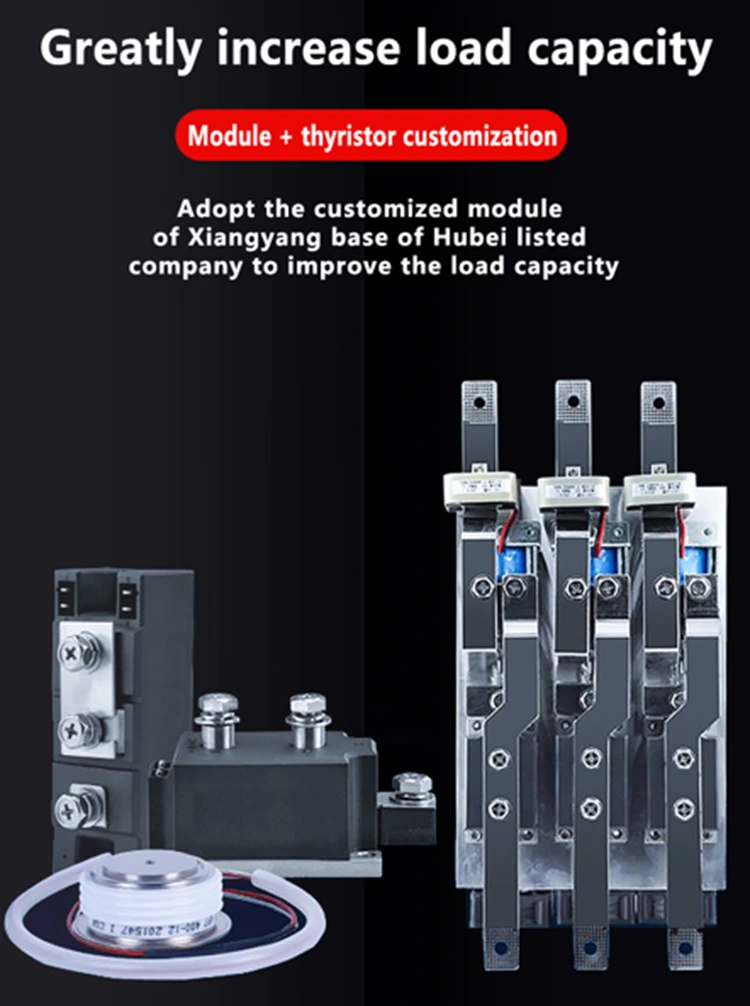

Kami mempunyai kerjasama yang mendalam dengan Hubei Taiji, sebuah syarikat tersenarai domestik, dan menggunakan modul dan thyristors yang disesuaikan, berbeza dengan modul generik yang dibekalkan di pasaran, untuk meningkatkan kapasiti beban. Kontactor DC kami juga disesuaikan khas, semuanya memaparkan kenalan perak. Permukaan hubungan kenalan lebih besar dan dapat mencapai hampir 100,000 masa pertunangan, meningkatkan kehidupan perkhidmatan dengan ketara.

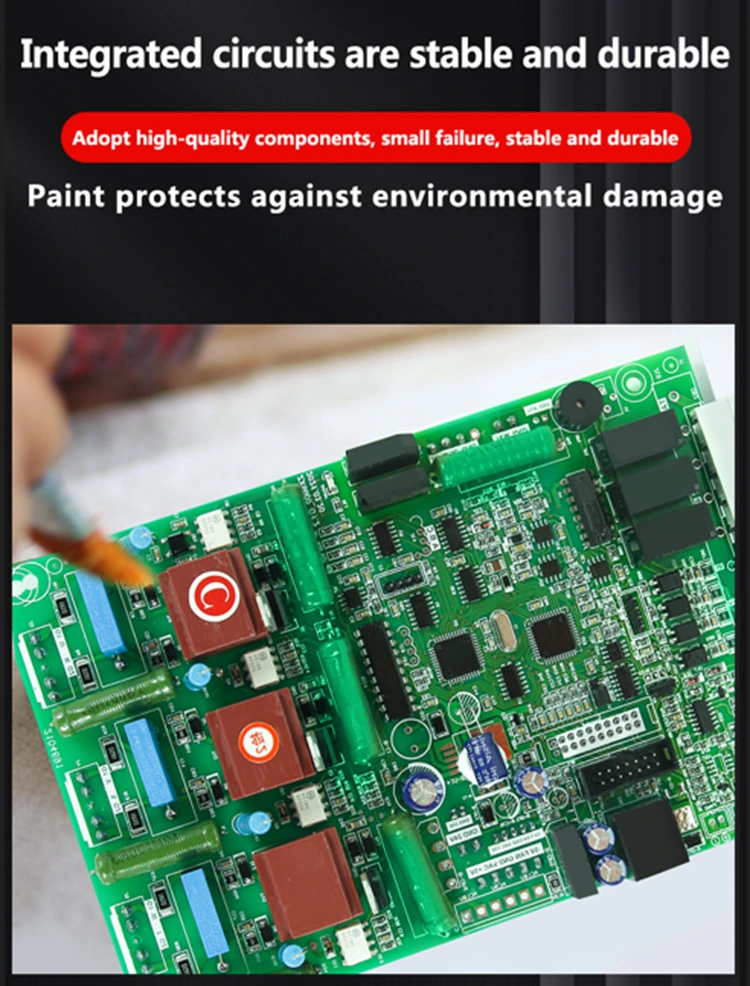

Tujuan utama cat litar litar starter lembut (biasanya tiga cat anti-pelan, cat penebat atau salutan kelembapan-bukti) adalah untuk melindungi kestabilan dan kehidupan papan litar dalam persekitaran kerja yang kompleks, untuk memastikan hayat perkhidmatan litar lebih lama, kita semua menggunakan tampalan yang berkualiti tinggi, Litar anti-pendek. Peningkatan ketahanan dan keselamatan.

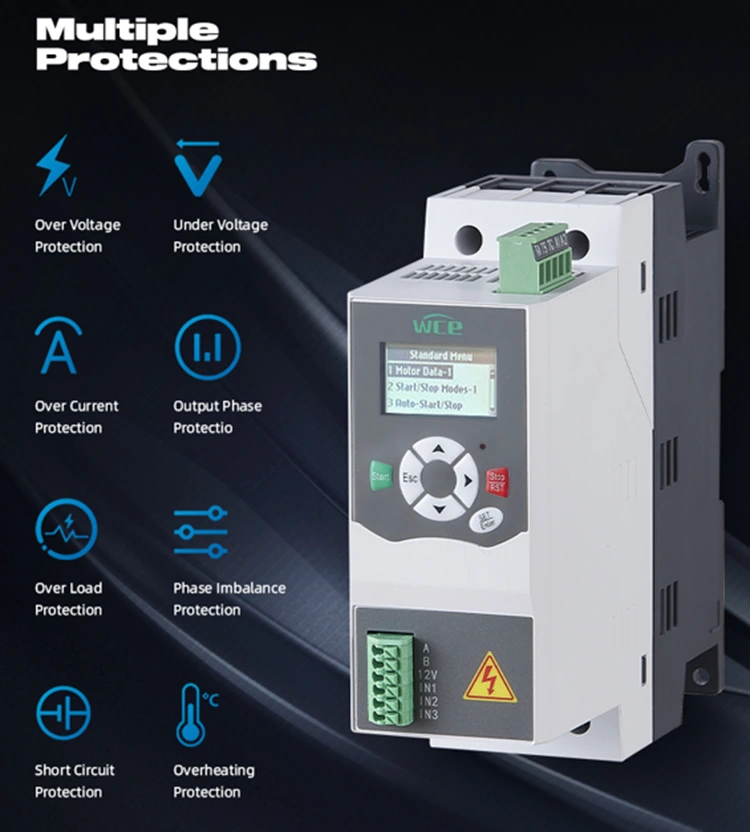

Fungsi Perlindungan Pelbagai: Perlindungan Undervoltage, Perlindungan Overvoltage, Perlindungan Luar Biasa, Perlindungan Beban, Perlindungan Kerugian Fasa, Perlindungan Ketidakseimbangan Tiga Fasa, Dll.

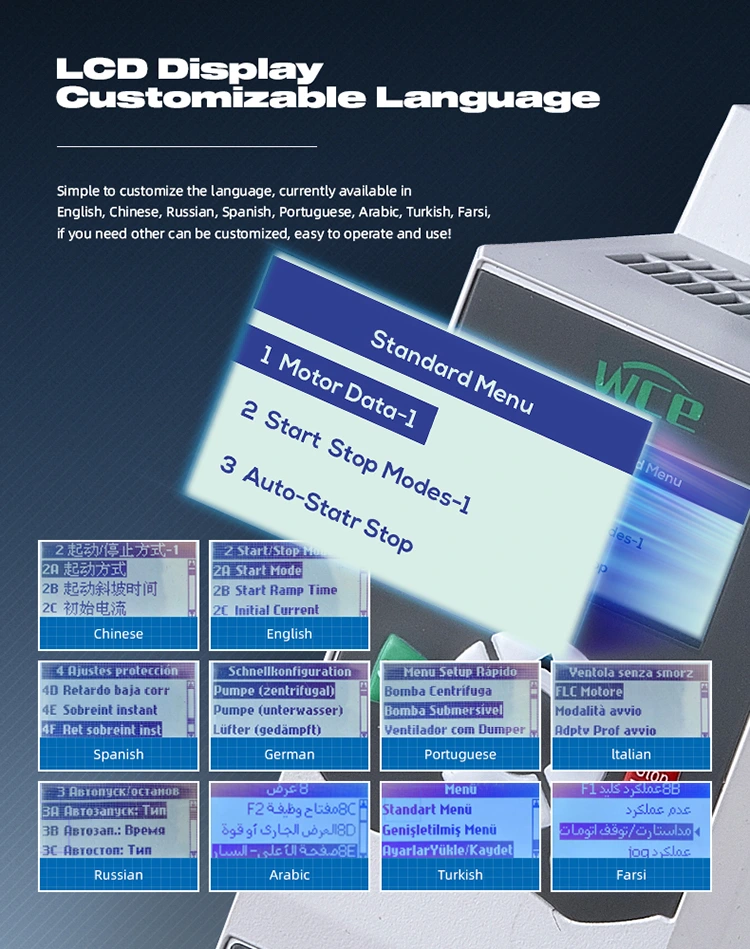

Paparan empat baris LCD definisi tinggi, mudah dikendalikan. Ia dilengkapi dengan pelbagai paparan bahasa kebangsaan dan boleh disesuaikan apabila perlu.

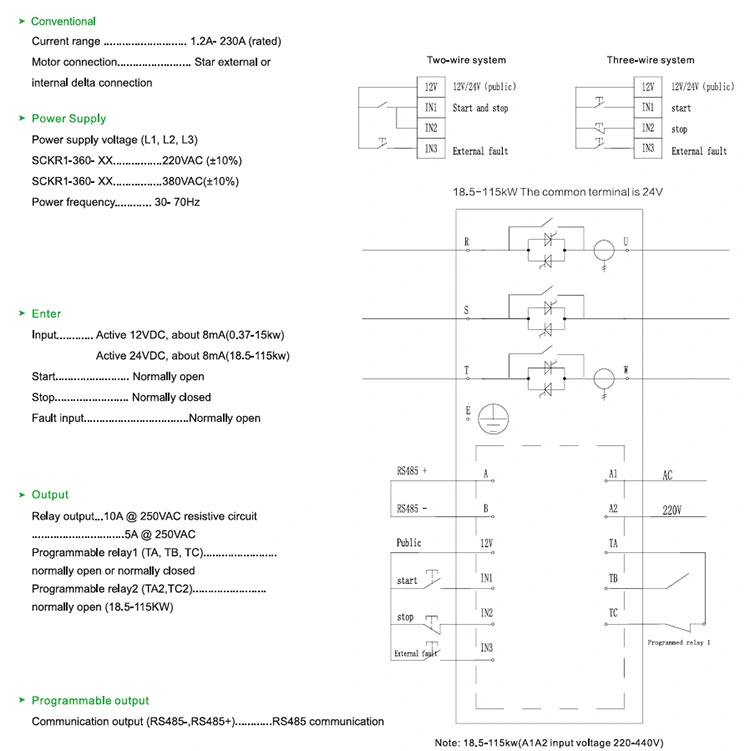

Rajah pendawaian starter lembut.
